| 重量 | 6000（kg） |
|---|---|
| 高度 | 11（m） |
| 规格 | ZLPG200 |
| 进风温度 | 140-350（℃） |
| 类型 | 立式 |
| 适用物料 | 食品、化工、制药 |
| 外形尺寸 | 13.5×12×11（m） |
| 应用领域 | 食品、化工、制药 |
| 蒸发能力 | 200（/h） |
| 操作方式 | 全自动 |
| 雾化型式 | 机械式 |
| 干燥塔直径 | lpg-4000（m） |
| 干燥介质 | 空气 |
| 品牌 | 力马干燥 |
| 型号 | ZLPG200 |
| 加工定制 | 是 |

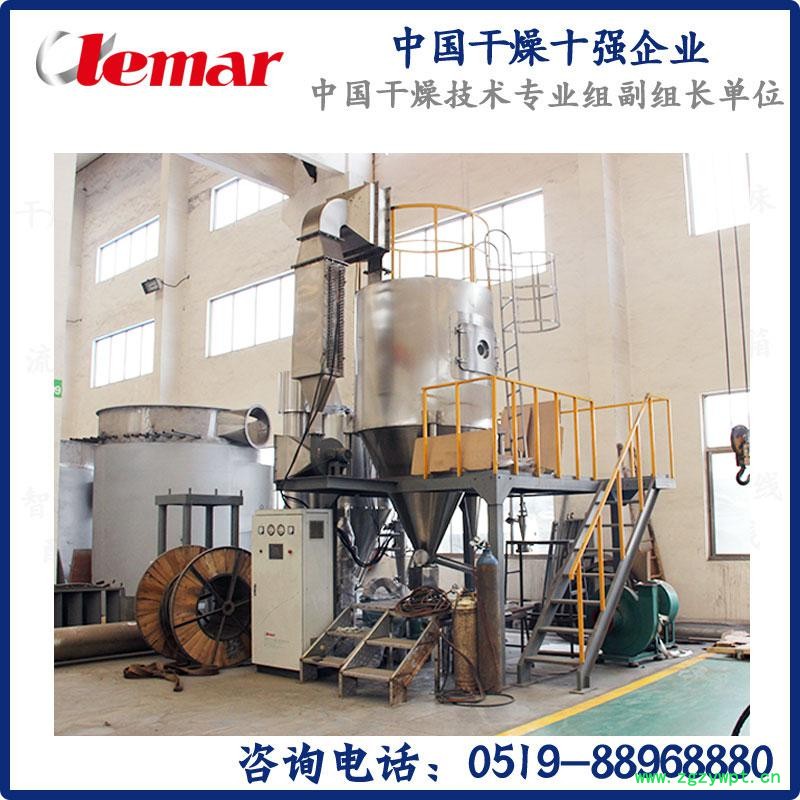

ZLPG200型中药浸膏喷雾干燥设备设计条件
1、料液条件
物料名称： 中药提取液
初水分: 70-90%（设计取80%）
终水分: 2-4%（设计取3%）
水分蒸发量： 200Kg/h
料液温度： 20℃（常温）
料液比重： ≤1.1g/cm3
2、工艺条件
雾化方式： 离心式
雾滴与热空气接触方式： 并流式
热源和加热方式： 设计压力≥0.8MPa 使用压力0.6MPa的饱和蒸汽+电加热补偿
进风温度： 180-230℃（可调）
排风温度： 90-120℃（可调）
除尘方式： 二级旋风 +水膜除尘
产品收集方式： 除湿冷风风送冷却收料
系统材质要求： 见配置清单
3、设计气象条件（标准）
大气压力: 101.3KPa
环境温度： 20℃
相对湿度： 80%
4、公用工程
4.1、电源
动力电源： 380V，3相5线，50HZ
功率： 动力～48kw+电加热168kw
4.2、压缩空气
压力： 0.6 MPa
用量： 0.1m3/min
4.3、用水量
压力：0.2MPa 清洗喷头
用量： 100kg/min
4.4、设备占地面积约（长×宽×高）m
长×宽×高 7×10×12
ZLPG200型中药浸膏喷雾干燥设备确定的参数
处理量W水=200kg/h
干燥进风温度t1=180℃
干燥排风温度t2=90℃
原料湿基含水量ω1=80%
产品湿基含水量ω2=3%
环境温度t0=20℃
环境温度下空气含湿量d0=0.012kg水/kg干空气
原料温度，即θ1=20℃
产品温度比排风温度低20℃，即θ2=70℃
