| 传热面积 | 4（m2） |
|---|---|
| 功率 | 4（kw） |
| 加热方式 | 对流式 |
| 类型 | 卧式,箱式 |
| 适用物料 | 多种可用 |
| 外形尺寸 | FZG15（m） |
| 温度范围 | 低温式 |
| 应用领域 | 食品、化工、制药 |
| 重量 | 5000（kg） |
| 转速 | 4（r/min） |
| 操作方式 | 连续式 |
| 水分蒸发量 | 15（kg/h） |
| 干燥介质 | 空气 |
| 工作类型 | 组合式 |
| 干燥介质移动 | 并流 |
| 品牌 | 力马干燥 |
| 加工定制 | 是 |

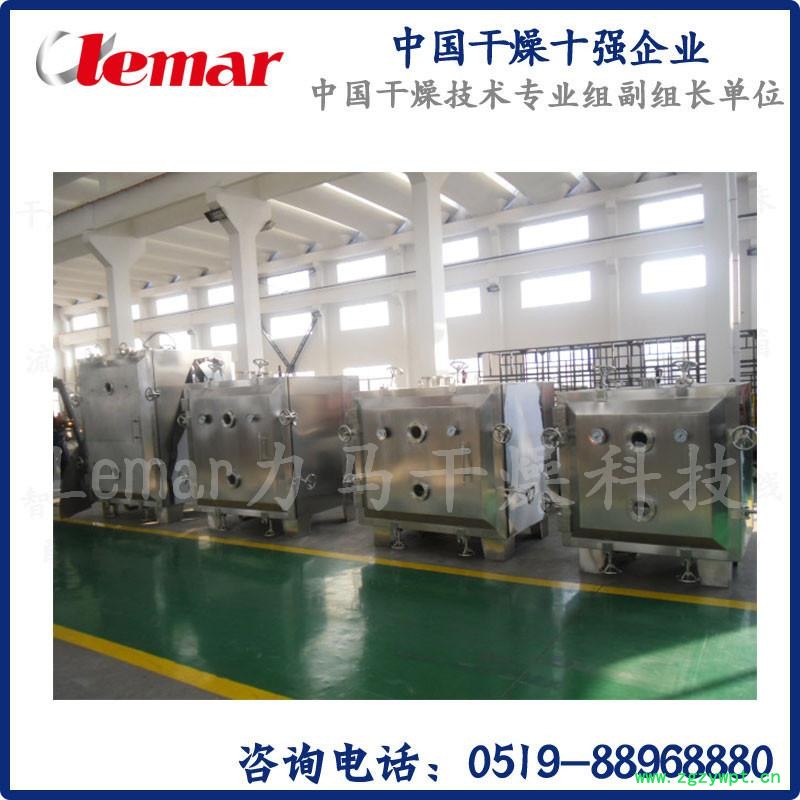

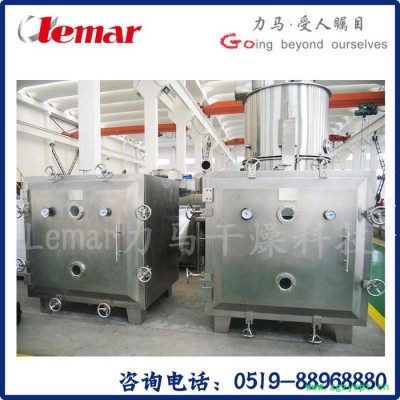

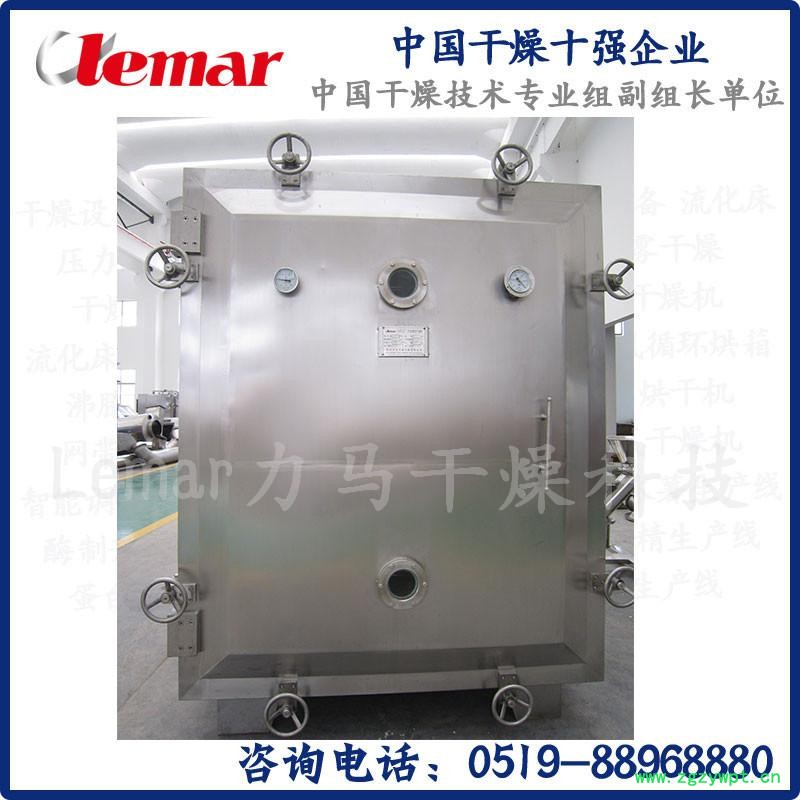

一、设备概述：
真空干燥是将被干燥物料处于真空条件下加热干燥，同时真空泵进行抽气排湿，使工作室处于真空状态，同时物料挥发出的水份由真空泵抽走，物料的干燥速率大大加快。同时节省了能源。干燥器内上下基本无温差，整机符合GMP要求。
适用于状态不稳定，及热敏性物料。由于真空箱内部与外界隔绝，能适用于回收溶剂和干燥时，排出有毒、有刺激性气体的场合。属于静态干燥，故干燥物料的形体不会损坏。
二、技术参数：
烘架层数：8层
层间距离：120mm
烘盘尺寸：640×460×45mm
烘盘数量：32只
干燥箱内尺寸：1500×1400×1220mm
干燥箱外尺寸：1924×2060×1513mm
烘架使用温度： 35～150℃
传热面积：12 m2
箱内空载真空度：1333Pa
烘架管内使用压力：0.784Mpa
干燥箱重量：2200Kg
三、技术说明:
1)、整机采用内、外SUS304不锈钢制作，内壁厚度2mm满焊，采用圆弧过渡，并进行抛光处理，光洁度达Ra0.4防积料，易清洗；外包不锈钢拉丝板δ=1.5mm，并保证平整,美观；
2）、主机内腔顶部为圆弧拱形，解决了蒸汽遇内壁冷却结露成水珠直接流滴在**顶层烘盘物料上的现象；
3**四点抽真空结构，使得箱内各点的抽气速率均匀，保证箱内温度均匀，确保物料干燥更均匀。
4）、保温采用超细玻璃棉，保温厚度80mm；
5）、加强筋板的厚度为14mm，材质Q235，横筋、竖筋、中筋、边筋共48块，与箱体和外包接触的平面均需刨床加工，这样可以保证贴近形状；
6）、不锈钢加热排管Ф18×2，180根，十二层，加热面积15m2，蒸汽经过多次折流由上而下到排水；加热排管管间距为65 mm，层间距为110mm；
7）、门铰链全部精加工，门框及箱体组焊后整体刨加工，消除焊接变形影响门的贴合。密封条采用30×18mm“蘑菇”形硅橡胶，保证使用温度和耐溶剂性；
8）、按规范进行焊接，过渡层与复层焊缝采用着色法以及放大镜检查；制作完毕，箱内以0.196Mpa表压进行气密封试验，加热排管以1.0Mpa进行水压试验，保压30min为合格。
四、设备配置：
序号 | 设备名称 | 规格型号 | 数量 | 备注 |
1 | 干燥箱主机 | FZG-15 | 1台 | 内外不锈钢制作内腔圆弧拱形 |
2 | 抽真空帽系统 | FZG-15配套 | 1套 | 不锈钢制作，四点抽真空 |
3 | 列管式烘架 | FZG-15 | 1台 | 不锈钢制作，十二层 |
4 | 一次压制烘盘 | 640×460×45 | 32只 | δ=0.6mm，卷边 |
5 | 外购件 | 1套 |
2、辅机部分
1、真空系统配置：
序号 | 设备名称 | 规格型号 | 数量 | 备注 |
1 | 缓冲罐 | 200L | 1 | Q235 |
2 | 水环式真空泵 | 2SK-3 | 1 | 7．5KW |
3 | 连接管道及阀门 | 1 | Q235 |
五、外购件明细(已含在主机内)：
序号 | 名称 | 型号规格 | 数量 | 备注 |
1 | 安全阀 | A21X-16P | 1只 | 碳钢 |
2 | 视镜玻璃 | SJ-25 | 2块 | Φ140*20钢化硼硅 |
3 | 双金属温度计 | WSS-401 | 1只 | 0-150° |
4 | 真空表 | Z-100 | 1只 | 0～0.1Mpa |
5 | 密封条 | 30*18硅橡胶 | 6米 | “蘑菇”形状 |
