| 传热面积 | 34（m2） |
|---|---|
| 功率 | 34（kw） |
| 结构形式 | 单级式 |
| 适用物料 | 多种可用 |
| 外形尺寸 | DWB-1X9 |
| 应用领域 | 食品、化工、制药 |
| 占地面积 | 45（m2） |
| 重量 | 6000（kg） |
| 转速 | 23（r/min） |
| 分类 | 带式干燥设备 |
| 工作类型 | 组合式 |
| 品牌 | 力马干燥 |
| 加工定制 | 是 |

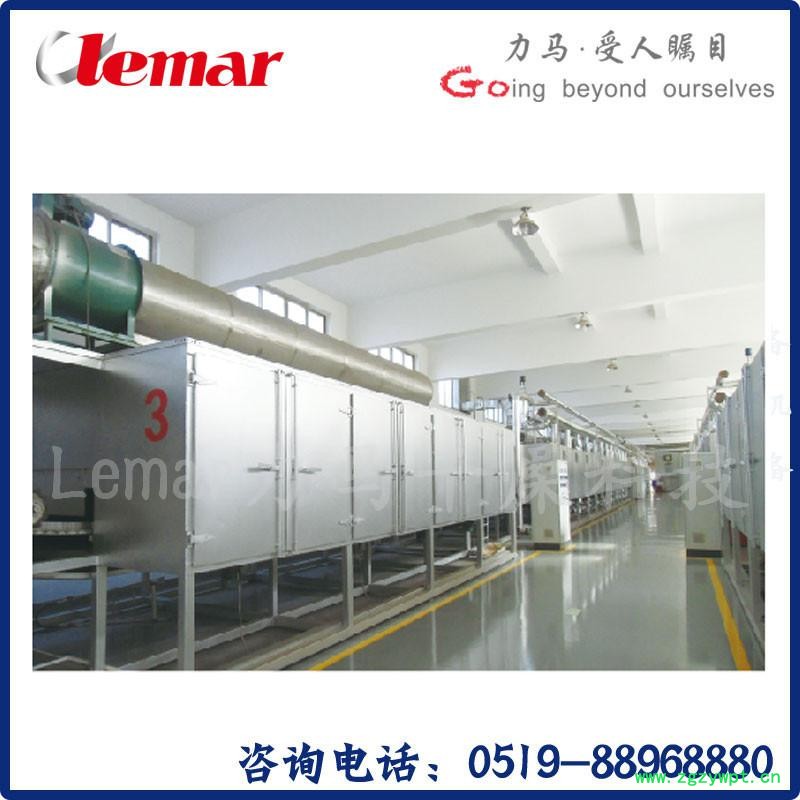

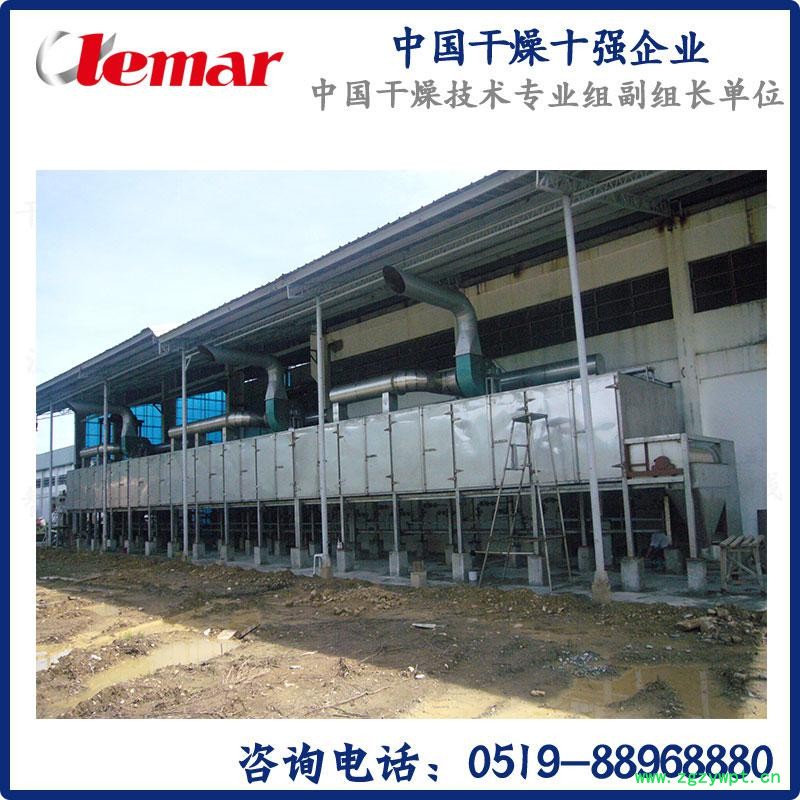

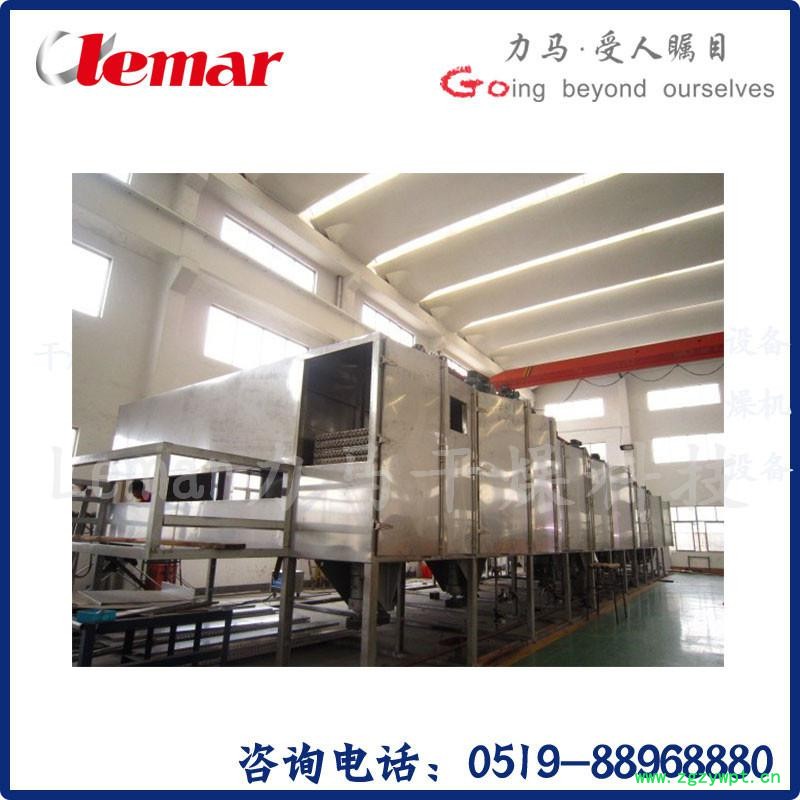

药材烘干带式干燥机（三层线）用户需求标准
序号. | 要求 | 备注 |
结构：模块化设计便于旧厂房的吊装、安装。 | ||
物料受热温度：60℃～ 80℃ 可调（≤80℃）。 | ||
产量：≥500KG/h （干品）。 | ||
成品水份：≤9%；原始水份：35% | ||
成品外观：均匀、无变形、无爆裂、色泽均一。 | ||
出药温度：≤40℃左右。 | ||
清场：在线清洗，（无死角、无残留、无异物）。清洗水的排放有防倒灌（污水、气体）装置。 | ||
清场时间：≤1小时。 | ||
材质：不锈钢304或316L。 | ||
水份、温度在线检测。 | ||
干燥运行过程及质量指标实现自动化控制。 在线显示（温度、湿度、带速、品名、批次、干燥时间等），打印及存储功能，PLC，触摸屏显示。 | ||
设备出口无热源泄漏（防热源泄露装置）。 | ||
热风可循环利用（实现直排和循环利用切换）。 | ||
进风系统独立，有初、高效过滤器。 排风有防倒流装置。 | ||
网带：板孔式或丝网。（清洗时卡料要有退料装置）。 | ||
阀体：控制阀采用德国宝德气控阀。 | ||
设备表面：不锈钢拉丝处理。（RE≤0.6） | ||
提供：交货时间，CAD图，报价清单。使用厂家名称、联系方式、烘制产品。 全套验证报告（包括清洗程度、运行过程温湿度、带速控制等）。 | ||
厂房面积：24000*4800*3000(mm) | ||
6.4安装
序号. | 要求 | 备注 |
设备、设施安装按照车间平面布置图确定。 | ||
设备尺寸应在安装地留够维修及操作空间。 | ||
现场安装以最短时间完成（提供最短现场安装时间）。 |
6.5维修
序号 | 要求 | 备注 |
URS30 | 设备的建造、安装方便快速简洁的维修保养活动。 | |
URS31 | 厂商为用户提供长期有效的维护保养服务、及维护保养计划。 |
6.6 验证
供应商必须提供烘干设备系统的验证文件及资料（中英文对照）。
序号 | 要求 | 备注 |
URS32 | DQ： DQ由供应商、用户共同参与，确定最佳方案。 | |
URS33 | SAT： 供应商列出材料清单，设备到货后按照清单逐项进行检查。IQ验证之前，确保设备正确安装，以保证IQ顺利进行。 | |
URS34 | IQ、OQ： 供应商提供IQ、OQ验证文件方案，验证文件方案需经用户审核批准。供应商在用户的协助下完成IQ、OQ验证，并出具验证报告。 |
