| 产品别名 | 烘干机 |
|---|---|
| 产品类型 | 全新 |
| 传热面积 | 23 |
| 功率 | 1.5（kw） |
| 加热方式 | 对流式 |
| 类型 | 回转真空干燥机 |
| 适用物料 | 多种可用 |
| 外形尺寸 | 3060×1400×2990（m） |
| 温度范围 | 低温式 |
| 应用领域 | 食品、化工、制药 |
| 重量 | 3000（kg） |
| 转速 | 5（r/min） |
| 操作方式 | 间歇式 |
| 水分蒸发量 | 100 |
| 干燥介质 | 空气 |
| 工作类型 | 组合式 |
| 干燥介质移动 | 并流 |
| 品牌 | 力马干燥 |
| 加工定制 | 是 |

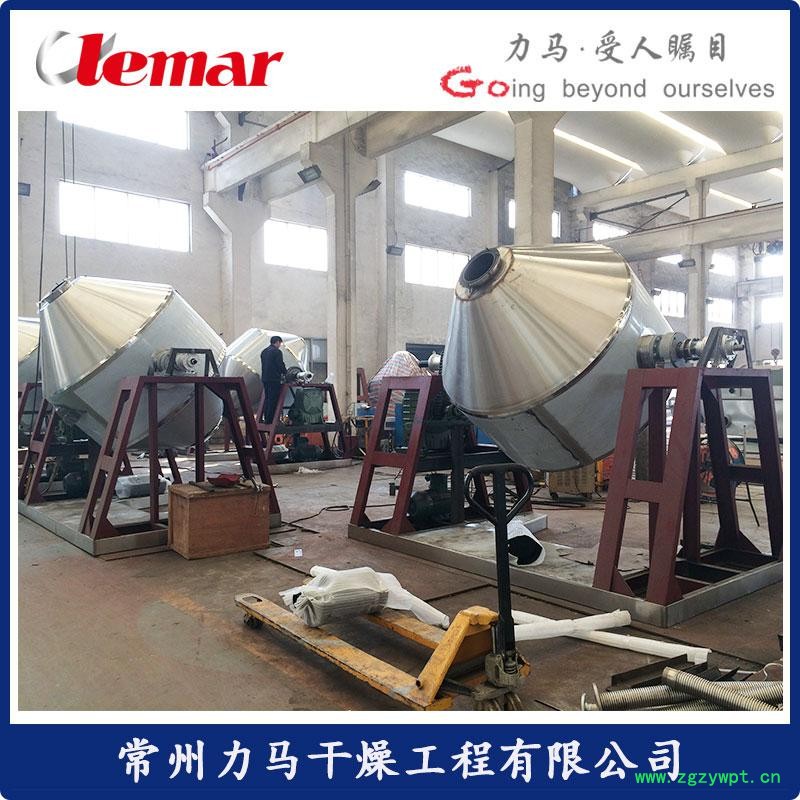

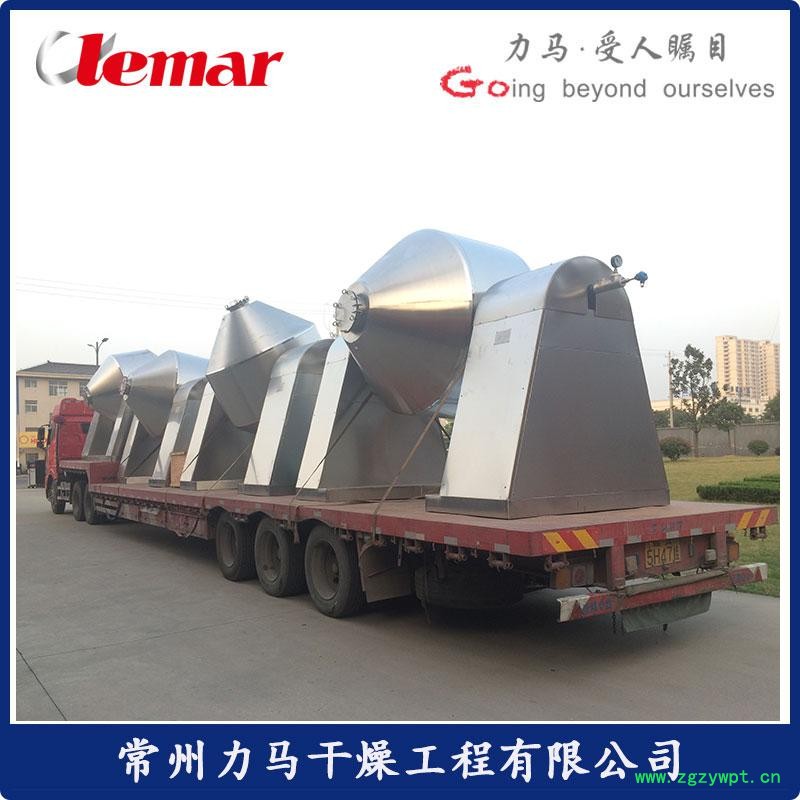

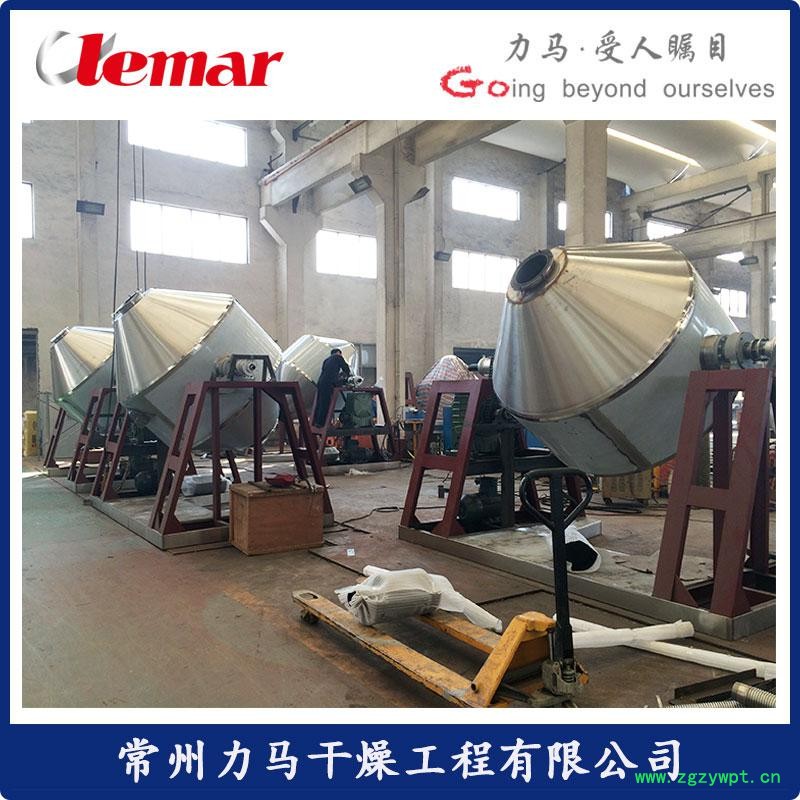

SZG-3000型双锥回转真空干燥机成本核算清单
| 序号 | 名称 | 型号规格 | 数量 | 单价 （元） | 合价 （元） | 备注 |
| 1 | 内筒体S=15.057m2 | 304板（δ10mm） | 1056Kg | 23/Kg | 24288 | Φ1600X864 |
| 2 | 外包薄板（筒体） | 304板（δ2mm） | 293Kg | 23/Kg | 6739 | |
| 3 | 外包薄板（机架 | 304板（δ1.5mm） | 397Kg | 23/Kg | 9131 | |
| 4 | 夹套 | Q235板（δ10mm） | 1246 Kg | 4.5/Kg | 5607 | |
| 5 | 机架 | 14#槽钢60m | 740Kg | 4.5/Kg | 3330 | |
| 6 | 电动机 | YB160M-6-7.5KW | 1台 | 1955/台 | 1955 | |
| 7 | 圆弧齿减速机 | CWU200-50-IF | 1台 | 4800/台 | 4800 | |
| 8 | 调心滚子轴承 | GB286-64 3528 | 1套 | 415/套 | 415 | |
| 9 | 不锈钢人孔Φ400 | DN400 | 1台 | 900/套 | 900 | |
| 10 | 出料蝶阀Φ200 | DN200 | 1台 | 630/个 | 630 | |
| 11 | 旋转接头 | AD-BFI65-40 | 1套 | 2600/套 | 2600 | |
| 12 | 旋转接头 | AD-BF100 | ||||
| 13 | 电机三角带轮 | D=224，C型，3槽 | 1个 | 150/个 | 150 | |
| 14 | 减速机三角带轮 | D=224，C型，3槽 | 1个 | 150/个 | 150 | |
| 15 | 大链轮 | P=38.1，z=38，双排 | 1个 | 1628/个 | 1628 | |
| 16 | 小链轮 | P=38.1，z=19，双排 | 1个 | 528/个 | 528 | |
| 17 | 轴座 | Q235 | 1套 | | 200 | |
| 18 | 轴 | 45# | 1套 | | 500 | |
| 19 | 轴承座 | 铸件 | 1套 | | 180 | |
| 20 | 抽真空管 | φ76（304） | 1根 | | 175 | |
| 21 | 进出水管 | φ42（304） | 1根 | | 20 | |
| 22 | 四通 | 3″（304） | 1个 | 130/个 | 130 | |
| 23 | 闷头 | 3″（304） | 2个 | 20/个 | 40 | |
| 24 | 进回水金属软管 | φ38X500（304） | 2根 | 235/根 | 470 | |
| 25 | 抽真空金属软管 | φ76X1000（304） | 1根 | 530/根 | 530 | |
| 26 | 测温电阻 | 防爆，PT100 | 1个 | 100/个 | 100 | |
| 27 | 真空表 | | 1个 | 30/个 | 30 | -0.1~0MPa |
| 28 | 抽真空帽头 | 烧结网（河南） | 3个 | 1000/个 | 3000 | |
| 29 | 电器 | 带控制柜 | 1套 | 3000/套 | 3000 | |
| 30 | 变频器（7.5KW） | | 1个 | 2000/个 | 2000 | 康沃 |
| 31 | 防爆组合件 | | 1套 | 800 | 800 | |
| 31 | 人工 | | | | 约6500 | |
| 32 | 直接成本总计 | | | | 约80511 |
