| 加工定制 | 是 |
|---|---|
| 功率 | 135（kw） |
| 外形尺寸 | XSG-10（mm） |
| 水分蒸发量 | 1000（kg/h） |
| 进风量 | 30000（m3/h） |
| 产地 | 浙江 |
| 风量 | 12500 |
| 加热方式 | 对流式 |
| 类型 | 立式 |
| 实际功率 | 47 |
| 适用物料 | 有机类 |
| 水份蒸发量 | 420 |
| 占地面积 | 38 |
| 主机内径 | 1000 |
| 最大高度 | 6.2 |
| 干燥介质 | 烟道气 |
| 品牌 | 力马干燥 |
| 型号 | XSG-10 |
XSG-10旋转闪蒸干燥机技术文件
1.条件：
要求产量≧200kg/h，进风温度180℃（建议提高至200℃-220℃），出风温度90℃，热源：蒸汽（电加热补偿）
2.选型：
水份蒸发量≥280kg/h，物料处理量≥480kg/h，物料：羟丙纤维素，设备材质要求：热风经过处、物料接触处及保温外封板均为SUS304
3.配制：
1）加热系统：换热器面积300㎡，不锈钢U型连接，翅片SUS304
电加热功率144KW ，不锈钢304加热管
空气过滤 初、中效过滤
换热器、电加热器保温层外包1.2mm不锈钢，电加热分组设置，其中一组可自动控制。
热风送风机功率15KW，风量17000m3/h

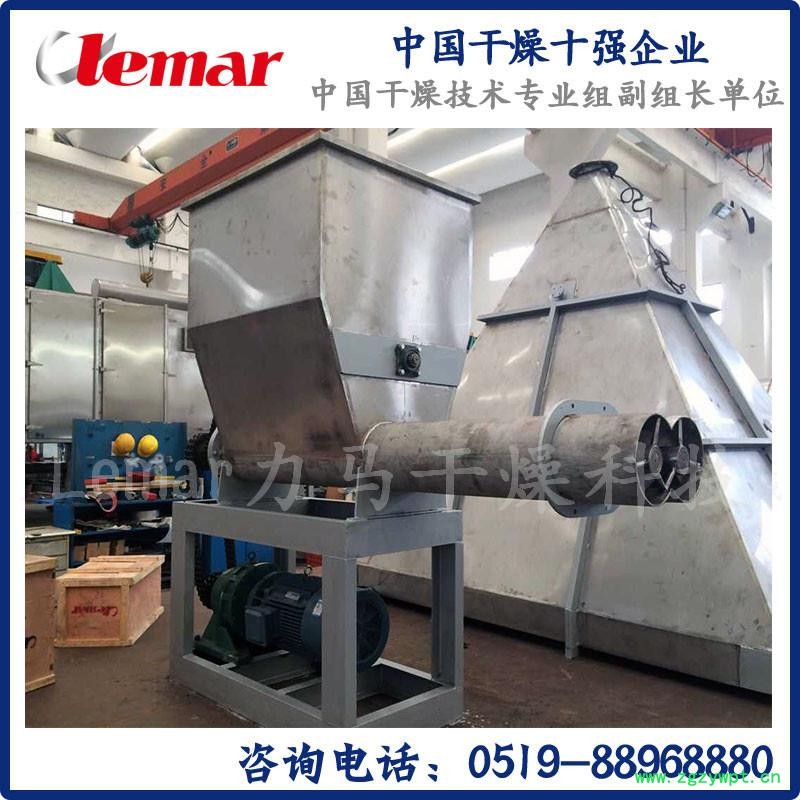

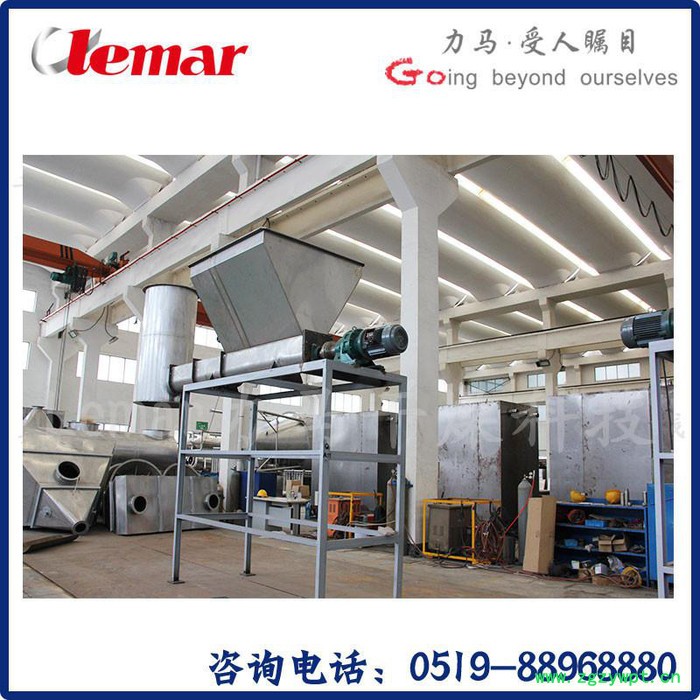

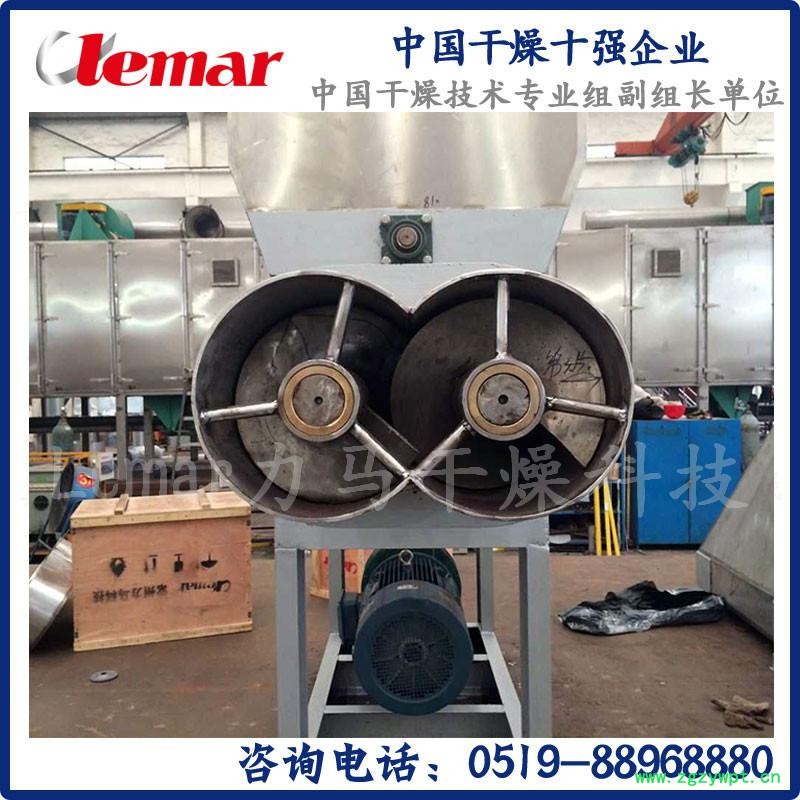

2）进料： 进料采用螺旋进料器，材质 不锈钢304，配破碎功能部件，功率4KW，配变频调速器（选用英威腾或普传产品）
3）主机：
塔直径800mm，（主机底部的冷却方式，配置散热风机）
上部干燥风室：内壁3mm不锈钢304+保温（外包304）
粉碎室：内壁3mm不锈钢304，
搅拌刀：14mm不锈钢304，
主机搅拌电机功率15KW
热风蜗壳（双风道）：内壁3mm不锈钢304+保温（外包304）
内锥体：3mm不锈钢304，分级环：2mm 不锈钢304
旋流干燥器1台 2mm 不锈钢304
一级旋风分离器直径0.82m，材质：2mm 不锈钢304
每个旋风出料锥体配2台敲击气锤，配星型卸料器1台 材质：不锈钢304
脉冲布袋除尘器：布袋￠120×2000，过滤面积78㎡，配星型卸料器1台，材质 不锈钢304
引风机：风量7000m3/h，功率22KW
主机外部保温，
4）控制系统：PLC触摸屏（西门子），可变频调速（变频器英威腾或普传产品）
数显温控仪
