| 最大高度 | 5.6m |
|---|---|
| 加工定制 | 是 |
| 功率 | 48（kw） |
| 外形尺寸 | XSG8（mm） |
| 水分蒸发量 | 240（kg/h） |
| 进风量 | 7500（m3/h） |
| 产地 | 浙江 |
| 加热方式 | 对流式 |
| 类型 | 立式 |
| 适用物料 | 无机类 |
| 干燥介质 | 空气 |
| 品牌 | 力马干燥 |
| 型号 | XSG8 |

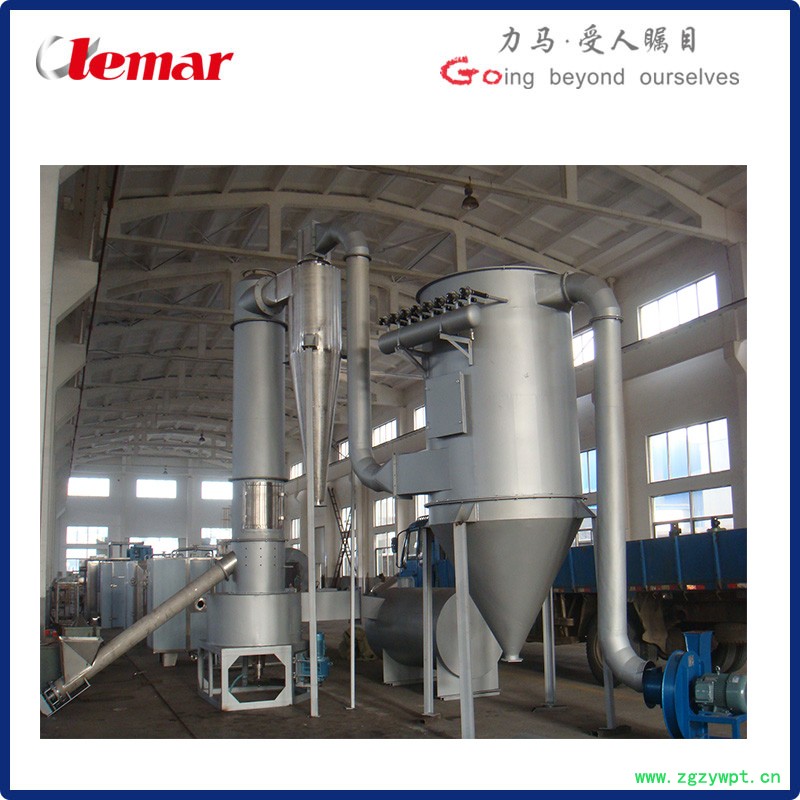

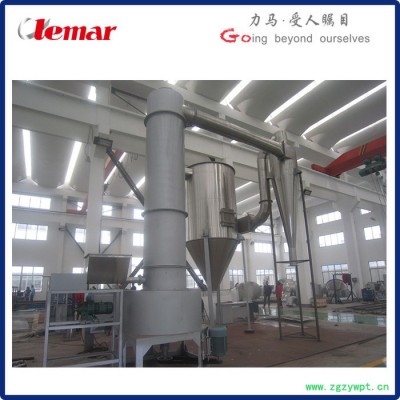

XSG8型闪蒸干燥系统设备配置清单
| 序号 | 名称 | 规格型号 | 材质 | 数量 | 备注 |
| 1 | 初效空气过滤器 | 1000X1000X400mm(4平方) | 无纺布/碳钢 | 1台 | |
| 2 | 送风机 含调风阀、减震垫、支架 | 4-72-5A-11KW 风量7000-10000m3/H 风压3000pa | 碳钢 | 1套 | |
| 3 | 散热器 | 60㎡X5片=300㎡ 采用U型管形式，耐压高，热效率高 | φ18*2无缝碳钢管绕铝翅片 | 1台 | |
| 二、主机干燥系统 | |||||
| 1 | 闪蒸主机总高度7.50米，切向进风涡壳，底座采用气密封 | XSG8内壁厚度t=2 mm304外包碳钢t=2.0mm，冷却夹套不锈钢4mm，碳钢发兰及底座t=16mm，主机电机，P=5.5KW | 内不锈钢制作 外碳钢制作 | 1套 | |
| 2 | 主机轴承冷却油泵 | 配套P=0.75KW | 组合件 | 1套 | |
| 3 | 主搅拌刀(配套八字刀及一字刀) | 主轴转速350rpm， | 不锈钢制作 | 1套 | |

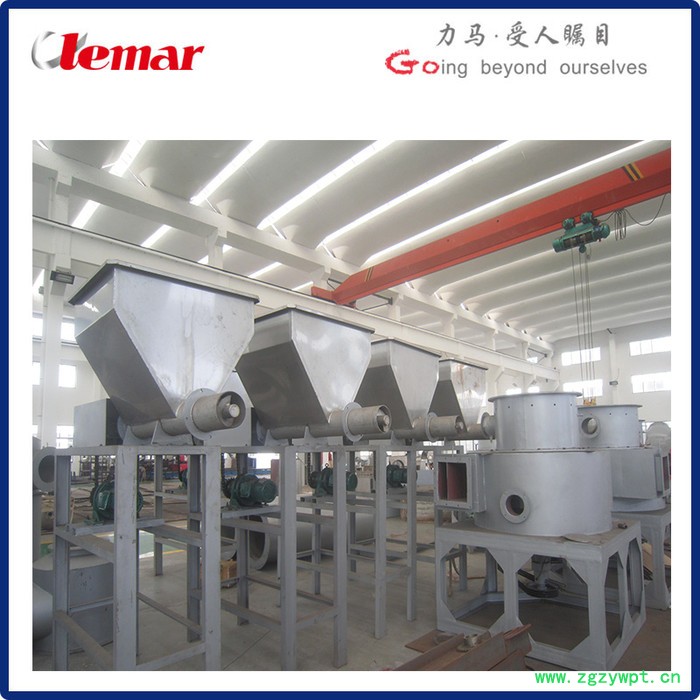

| 4 | 螺旋加料器 带料仓 | P=3.0KW采用变频调速 | 物料接触处不锈钢制作 | 1套 | 输料管Φ159变频调速，料斗，螺旋叶片t=3mm， |
| 5 | 陶析环 | Φ400mm | 不锈钢制作 | 1套 | 控制出口物料的粒度及湿度 |
| 1 | 旋流干燥器 | Φ1150-Φ950t=2mm | 不锈钢制作 | 1只 | 主塔与旋风之间 |
| 2 | 高效旋风分离器 | CZTφ1000t=2mm | 不锈钢制作 | 1套 | 支架碳钢 |
| 3 | 旋转卸料器 | TFGFY3L | 物料接触不锈钢制作 | 1台 | P=0.75KW |
| 4 | 90度弯头 含碳钢法兰 | Φ400 t=2.0mm | 不锈钢制作 | 4只 | |
| 5 | 连接管道含碳钢法兰 | Φ400 t=2.0mm | 不锈钢制作 | 1 | |
| 6 | 脉冲布袋除尘器（带脉冲控制仪，观察门） | MC98-3000,上拆式布袋，骨架碳钢镀锌，采用500目布袋，过滤面积110m2 | 物料接触不锈钢制作 | 1套 | 布袋长度3米，脉冲电磁阀G1"空压机用户自备空气量：1.2m3/min压力：0.7～0.8MPa） |
| 7 | 料桶 | 含φ200真空蝶阀 | 不锈钢 | 1只 | |
| 9 | 花板 | Φ1840 t=6mm | 不锈钢 | 1只 | |
| 10 | 脉冲电磁阀 | 1” | 组合件 | 30只 | |
| 11 | 脉冲控制仪 | 30门 | 组合件 | 1只 | |
| 12 | 气包 | Φ159X1800 | 碳钢无缝管 | 2只 | |
| 13 | 气锤 | SK40 | 碳钢 | 3台 | |
| 1 | 90度弯头含法兰 | Φ400*R650 t=2.0mm | 依现场制作 | 2只 | |
| 2 | 连接管道含法兰 | Φ400 长度约6米 | 依现场制作 | 1套 | |
| 3 | 引风机 含调风阀、减震垫、支架 | 9-26-5.6A-30KW（变频控制） 风量8000~9500m3/H 风压6500~7000pa | 碳钢 | 1台 |
|
