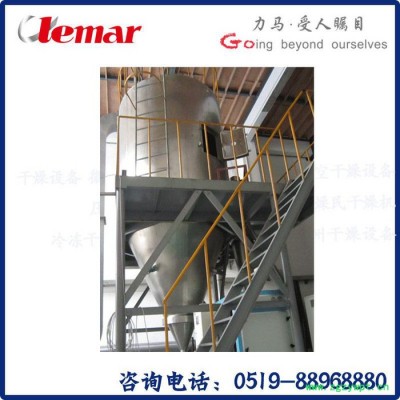

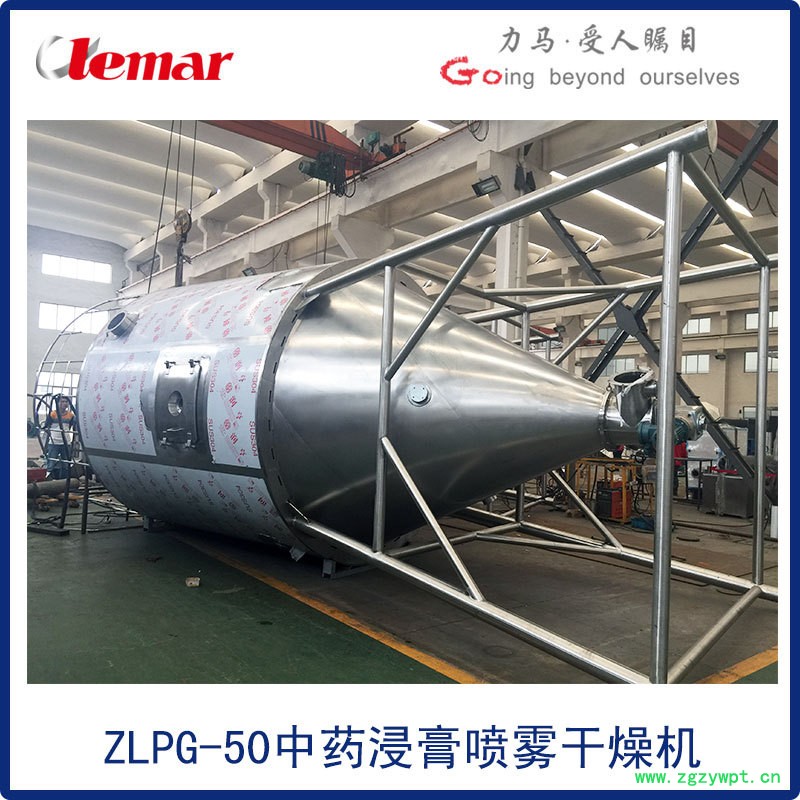

100kg/h中药提取物配方颗粒喷雾干燥塔

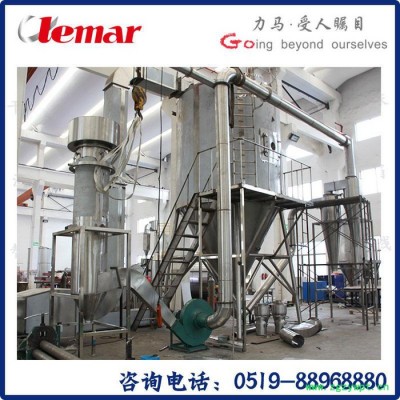

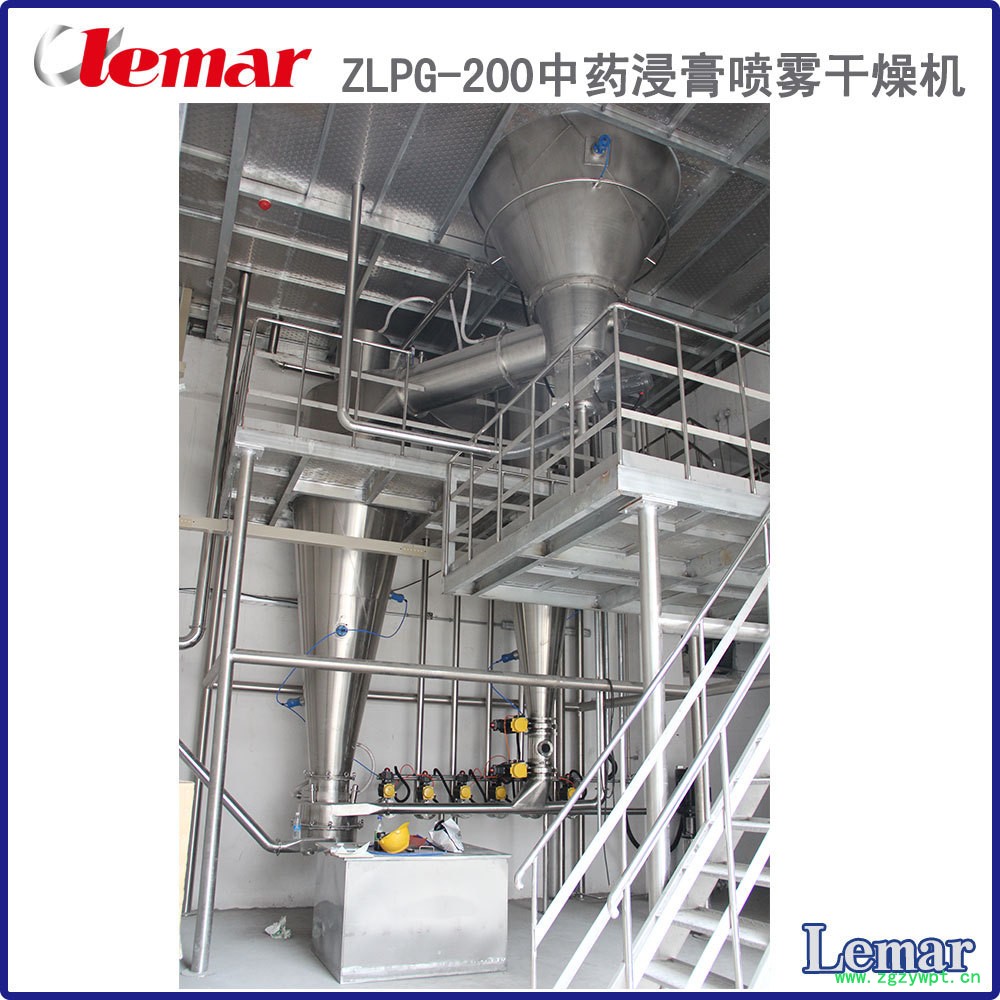

经浓缩后的中药浓缩液从配料罐中出来，经螺杆泵被送至干燥塔顶部的高速离心雾化器中，在离心力的作用下，物料被雾化成液滴雾群。同时常温空气经过滤后，经鼓风机送入蒸汽换热器+电加热使进风温度升至120~250℃，经热风管道、热风分配器均匀进入干燥塔上部，与雾群大面积对流接触后，使水分蒸发而干燥成粉。干燥的产品从干燥塔的旋风排出,经冷却风送旋风分离一点收粉，旋风分离器分离排出的尾气及少量细粉经引风机引入水沫除尘，尾气中少量细粉在水沫除尘中充分吸收后达标排出。

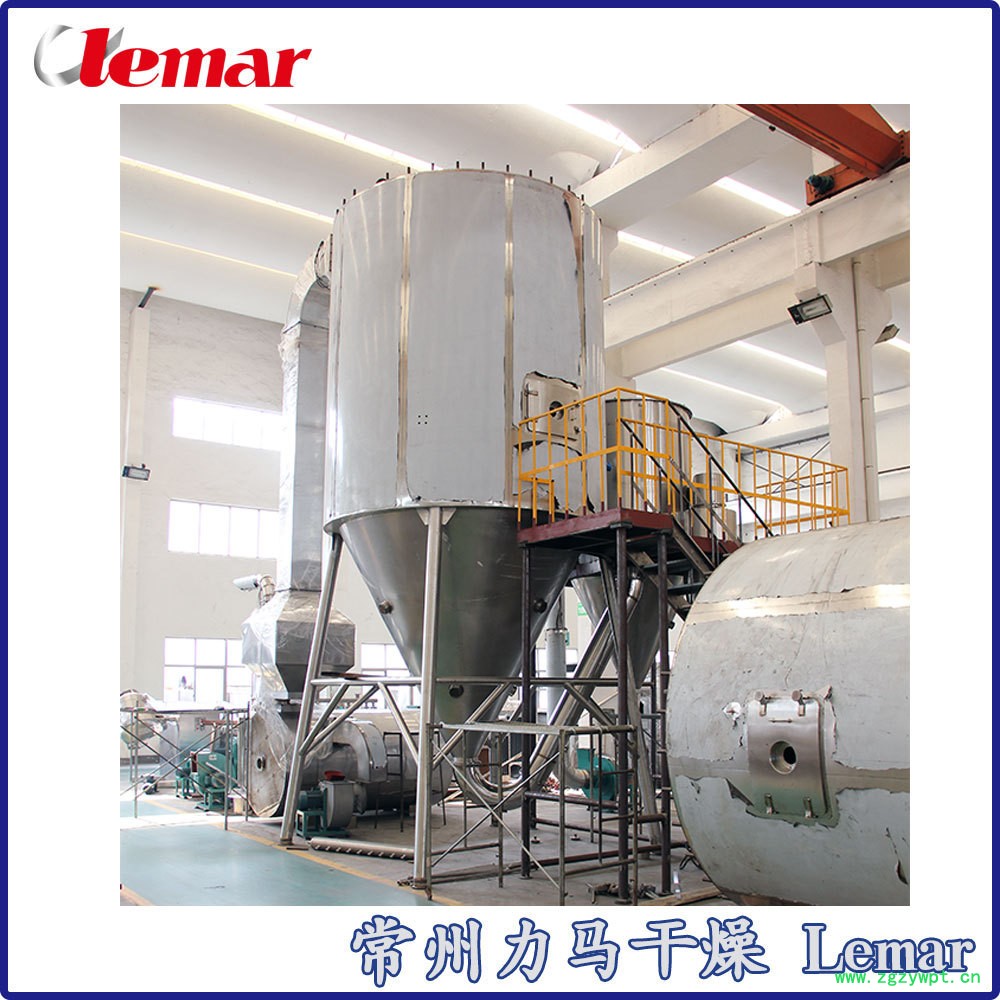

干燥塔塔壁上设有冷壁系统和气锤，气锤敲击塔壁，使产品能顺利排出。喷雾产品的质量以干燥塔出风温度为准。调节螺杆泵进料量的大小保证出风温度的稳定。

范围及要求

本用户需求书所列技术要求适用于喷雾干燥塔整套设备的采购。每套喷雾干燥塔系统包括热风系统、进料雾化系统、干燥塔系统、气扫系统、冷却风送收粒系统、尾气处理系统、在位清洗系统七个子系统。新的设备在设计、制造技术及性能上达到国内先进水平，符合中国现行GMP要求及有关喷雾干燥塔规范和规定。设备规格和台数如下：

界限分工：

蒸汽：甲方负责将蒸汽管道接到喷雾干燥热风系统换热器，总减压阀1只、蒸汽比例调节阀每台1只、截止阀每台6只、蒸汽管道过滤器每台2只、疏水器每台1只由供方提供；

浓缩液暂存罐配蒸汽管道角座阀每台1只，蒸汽管道过滤器每台1只，截止阀每台2只由供方提供，

CIP清洗系统热水罐、碱水罐各配蒸汽管道角座阀每台1只，蒸汽管道过滤器每台1只，截止阀每台2只由供方提供。

以上阀组均采用斯派莎克品牌。

压缩空气、水由甲方负责提供到指定位置。
