| 材质 | 不锈钢 |
|---|---|
| 规格型号 | 见参数 |
| 类型 | 见参数 |
| 生产厂家 | 杭州 |
| 应用范围 | 见参数 |
| 应用领域 | 见参数 |
| 用途 | 见参数 |
| 贸易属性 | 见参数 |
| 发货期限 | 3天 |
| 品牌 | 川一仪器 |
| 型号 | CYSO2-3 |

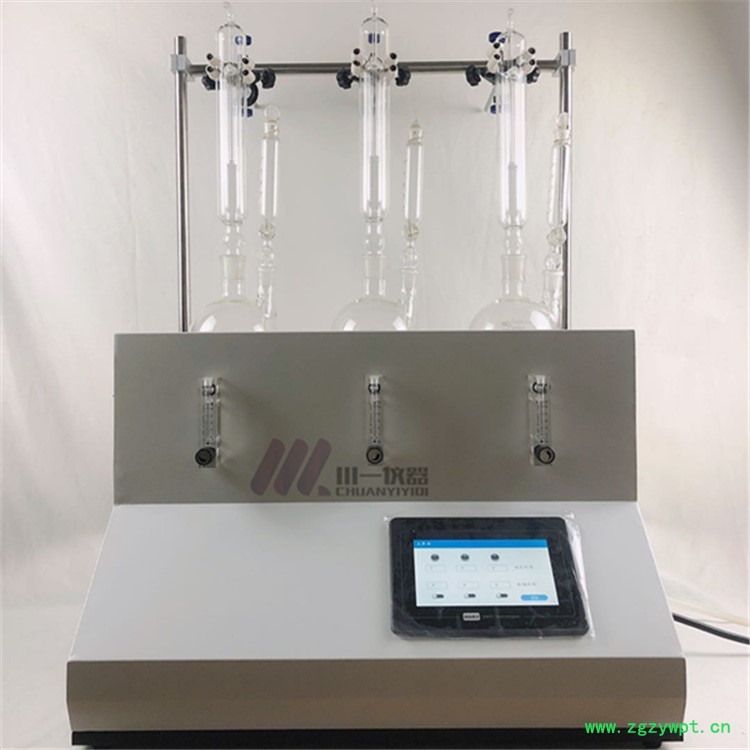

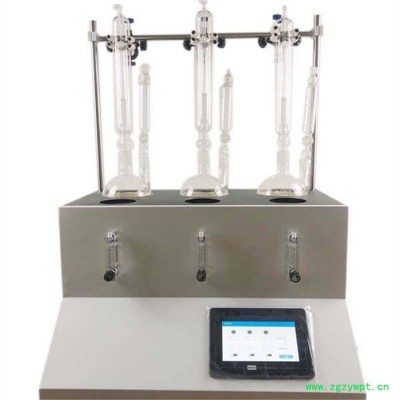

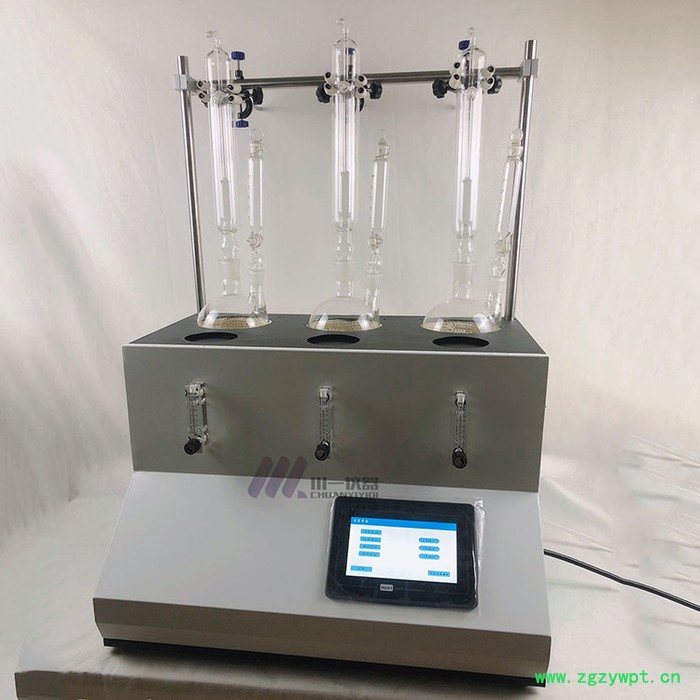

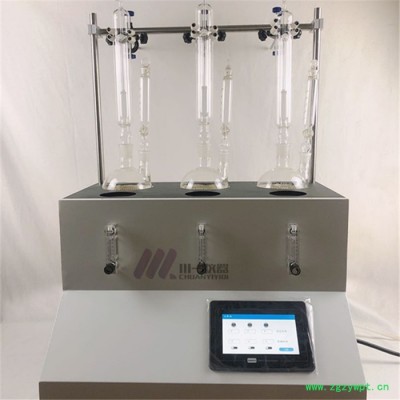

川一仪器CYSO2-3 二氧化硫 6联二氧化硫蒸馏仪中药材氟化物蒸馏器主要特征：
1、选用密封红外陶瓷加热套，集热性好，加热效率高，并可防止液体洒漏引起的设备损坏问题。
2、全触屏控制，人机交互界面，操作简单易控。
3、加热装置单孔控温，加热功率可调。
4、加热时间功能，蜂鸣提醒，自动停止加热。
5、外置冷却水循环机(内置可选)，无需外接自来水冷却
6、配置精密氮气流量控制系统。并可配备氮气发生器。（选配）
川一仪器CYSO2-3 二氧化硫 6联二氧化硫蒸馏仪中药材氟化物蒸馏器技术参数：
显示方式 液晶触摸屏
加热方式 远红外陶瓷加热（无明火加热，功耗小效率高）
氮吹控制 主机设有氮气总接口，单孔的氮气流量可通过流量计单独控制
冷却方式 外置冷却水循环机（内置可选），无需外接自来水冷却
温度控制 内置微沸加热控制系统，温度控制范围可到200℃
蒸馏单元数 3组或6组
蒸馏烧瓶规格 标配：1000ml烧瓶
接收瓶规格 标配：100ml*3锥形瓶额定电压 220V/50HZ漏电保护装置 有
防干烧设计 有
适用范围 适用于中药材及中药软片二氧化硫残留量的蒸馏前的
背景技术：
二氧化硫具有护色、防腐、漂白和抗氧化的作用，在中药材加工过程中使用硫磺熏蒸，使外观色彩鲜明，而且在储运中用作保鲜剂和防腐剂。但是过度硫磺熏蒸不仅会改变中药材的化学成分，影响有效成分的含量，使药材质量下降，降低疗效，而且还会对人体造成危害。因此，能够快速、准确的测定中药材中二氧化硫的含量，控制其残留量至关重要。而现有二氧化硫残留量测定装置存在以下问题：1、采用玻璃转子流量计，人工调节氮气流速，由于氮气压力不稳，流速很难调控。2、冷凝水循环管路、氮气管路，杂乱无章，不美观；3、冷凝管采用轴和轴套组合固定，冷凝管向上滑动时，轴与轴套之间是滑动摩擦，容易卡死，不易操作。
技术实现要素：
本实用新型的目的在于提供一种中药材二氧化硫蒸馏仪，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种中药材二氧化硫蒸馏仪，包括机箱、加热装置、冷凝装置、氮气流量自动控制装置、接收装置、磁力搅拌装置、显示装置，所述加热装置具有四个独立运行的加热单元，每个加热单元包括陶瓷加热器、温度传感器、双口烧瓶、控制开关、控制电路，陶瓷加热器固定在机箱的凹槽内，双口烧瓶安装于陶瓷加热器内，温度传感器穿过陶瓷加热器的底部圆孔，并位于双口烧瓶的底部，用于直接测量烧瓶内试剂的温度，在机箱上设有四个分别与四个加热单元相对应的控制开关，当打开陶瓷加热器对应的控制开关时，所对应陶瓷加热器开始加热；并通过液晶显示屏设定陶瓷加热器的温度、时间及氮气流量并显示当前的状态。
优选的，冷凝装置冷凝装置采用压缩机制冷自动循环系统，其包括水箱、制冷机、冷凝管，水箱及制冷机均安装在机箱的内部一侧，且水箱位于制冷机的上方，水箱内设有水泵，水箱通过管道与冷凝管上的进水口连接，冷凝管的出水口与制冷机连接，制冷机冷却后与水箱连接，冷凝管上还设有进汽口及取样口，每相邻的两个冷凝管串联形成一组，所述冷凝管通过万用夹固定，旋转万用夹的长臂与万用夹呈直角，将万用夹的长臂固定下机箱上的固定孔内。
优选的，氮气流量自动控制装置包括玻璃弯管、分液漏斗、毛细管、流量传感器、流量调节阀、直流电机、压力阀，分液漏斗包含有氮气进口、阀门、刻度管、加液口，氮气进口经阀门与刻度管连通，刻度管上设有加液口，玻璃弯管的一端与分液漏斗密封连接，另一端与双口烧瓶密封连接，且玻璃弯管延伸至双口烧瓶内底部，分液漏斗的一侧设有氮气进口；氮气通过管路由氮气源经压力阀、流量调节阀、流量传感器、毛细管、氮气进口、玻璃弯管与双口烧瓶密封连通，氮气源位于机箱的一侧。
优选的，接收装置包括锥形瓶，锥形瓶位于机箱上，锥形瓶通过管路与冷凝管的取样口密封连接，锥形瓶的上方设有滴定管，滴定管通过蝴蝶夹固定在机箱的前侧。
优选的，磁力搅拌装置包括磁力搅拌器及搅拌子，磁力搅拌器固定在机箱内靠近锥形瓶的底部，搅拌子放置在锥形瓶内，搅拌子在磁力搅拌器的作用下能对锥形瓶内的液体进行搅拌操作。
优选的，显示装置包括液晶显示屏、控制电路，液晶显示屏通过导线与控制电路连接，液晶显示屏用于显示加热温度、加热时间、氮气当前流量以及设定加热温度、设定加热时间、设定氮气流量。
与现有技术相比，本实用新型具有以下优点：本实用新型设计合理；利用毛细管进行氮气的稳压、稳流操作，当氮气流过毛细管时，一部分静压力转变为动压力，流速急剧增大，气体分子和管壁分子之间相互碰撞，摩擦阻力增加，静压下降，使氮气达到降压调节流量的目的，同时毛细管具有结构简单，安装方便，无运动部件，不易发生故障等优点；氮气流量自动控制装置利用流量传感器检测流量调节阀输出端的氮气压力，并反馈当前的压力值，与设定值比较后，通过电路控制直流电机的正反转，自动改变阀针与阀座间的环形流通面积来调节流速，进而得到稳定的氮气流速，整个过程自动控制，响应快、精度高；冷凝管进水管、出水管、进气管等管路，全部隐藏在机箱内从而保证了管路的整洁，机箱上设有水路及气路的接口，管路整洁、美观；冷凝管通过万用夹固定，通过万用夹的长臂支撑冷凝管在机箱上，结构简单，操作方便。
