| 计量单位 | 1台 |
|---|---|
| 工作原理 | 常压 |
| 灌装头数 | 18 |
| 规格 | 18头 |
| 适用对象 | 矿泉水、纯净水 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 2430X1800X2100 |
| 适用行业 | 餐饮,食品 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 包装类型 | 瓶 |
| 品牌 | 张家港帅飞饮料机械 |
| 型号 | CGF |
| 加工定制 | 是 |
小型三合一小瓶纯净水灌装机本机将冲洗、灌装、旋盖三功能合在一个机体上，全过程实现自动化，适用于聚酯瓶、塑料瓶灌装果汁、矿泉水、纯净水，加上温控装置还可以进行热灌装。各部分的适用瓶型调整采用手柄转动实现，轻松自如，简便快捷。灌装方式采用了新型的微压灌装，使灌装速度更快更稳定，所以与同规格的机器相比本机的产量更高，效益更大。本机采用了先进的OMRON可编程控制器（PLC）控制机器的自动运行，进瓶链道采用变频器调整，与主机变频器相互配合使进瓶运行更稳定可靠。 光电检测各部件的运行状况，所以自动化程度高，操作简便。在此基础上，本机变更灌装部分，可以形成低真空灌装方式。低真空灌装方式（Z型机），适用于玻璃瓶，灌装酒类、酱油等物料，其封口方式可以选配铝金属防盗盖和塑料盖。是饮料生产厂家理想的首先设备。

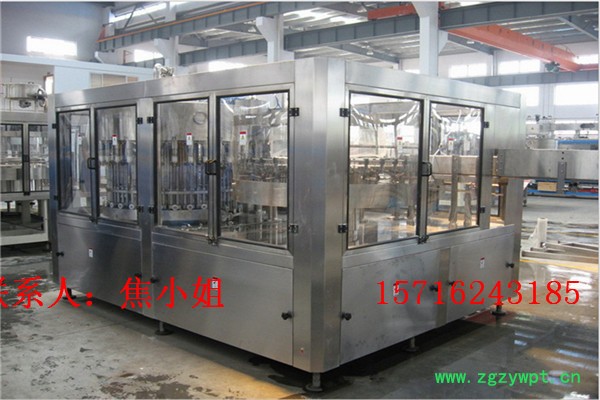

小型三合一小瓶纯净水灌装机

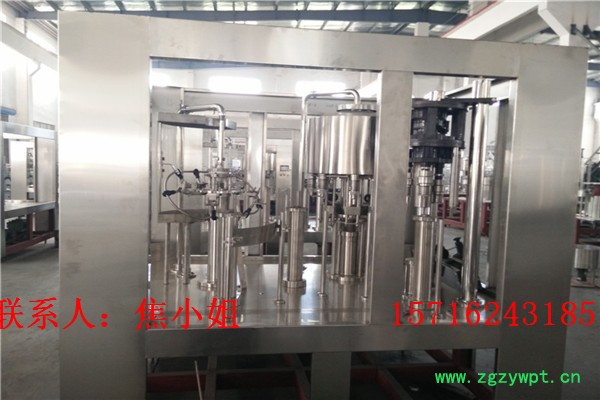

结构：
主要技术参数及配置
1.消毒冲洗系统：
采用新一代翻转式不锈钢弹簧式冲洗钳夹，钳夹与瓶口螺纹以上部份不接触，避免瓶口螺纹部位的可能污染。
2.过渡拨轮：优质不锈钢制造，采用卡瓶颈传输技术，冲瓶夹装有高效喷嘴，可冲洗到瓶子内壁任何部位，冲洗充分、无死角，内外二道冲洗，冲瓶洁净度高。
3.灌装系统
综合采用意大德国等世界的先进技术。采用环形液缸，灌装速度快，液面控制稳定。如无瓶时不灌装，冲气或灌装时爆瓶则灌装阀将自动关闭，并有自动冲洗等先进技术。
设备清洗就地进行，与混合机配合可实现消毒循环，开阀排水清洗等功能。
在灌装、封盖过程及所有的过渡拨轮，均采用环状托瓶颈输送方法。
4.拧盖系统
采用磁力扭矩拧盖头，实现抓盖、拧盖功能。拧盖力矩无级可调，具有恒力矩旋封塑盖功能，且不伤盖，封口严密可靠。
拧盖过程全自动控制，确保无瓶不放盖，不喂盖，并设有反盖取机机构。落盖导轨上无盖能自动停机。
水平回转式气动理盖器可根据用户需要安装在下面或上面，上盖方便节时，具有不损坏瓶盖表面等功能。
5.控制系统
本机是计算机优化设计、全自动、高速度的机、电、液一体化成型设备，电控采用模块式PLC控制控制器+人机界面控制系统，所有工艺设定（手动、自动、选定、功能选择、产量等）改变、检索、监控、故障诊断等功能均在触摸屏上实现。整机操作简单、维修极为方便。
6.传动系统
采用优质钢、高分子材料交叉布置，具有需磨损、低噪音，传动平稳，配有润滑装置之不理，能延长使用寿命。上瓶采用风送，从而使整机运行功能更为可靠，克服了由于瓶壁薄、瓶高度误差而引起的机器不能正常运转的因运转的因素，同时更换极少的变更件，可方便轻松地实现不同瓶型的生产之需。
7.材料配置
与物料接触的零部件均采用SU304不锈钢材料：主要电器元件采用进口电器；气动元件：亚德客。
8.机架
优质钢整体机架，增强了整机的牢固性和稳定性，台面板采用静压密封技术结构，使面板上的轴承座、支撑轴等易渗漏现象可能降为零。台面板、套框采用不锈钢板制作，对防止工伤起到了有效的保护，减轻了污染，符合饮料包装生产标准。

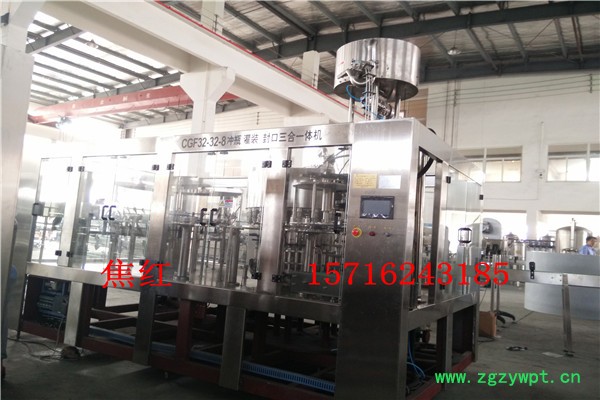

小型三合一小瓶纯净水灌装机技术参数
| 型号 Model | CGF14-12-5 | CGF18-18-6 | CGF24-24-8 | CGF32-32-10 | CGF40-40-12 |
| 工程生产能力（500ml/瓶/小时 | 4000 | 7000 | 10000 | 14000 | 18000 |
| 灌装阀数 | 14 | 18 | 24 | 32 | 40 |
| 冲瓶头数 | 12 | 18 | 24 | 32 | 40 |
| 拧盖头数 | 5 | 6 | 8 | 8 | 12 |
| 适用 | 圆形或方形 | ||||
| 瓶径mm | Φ50-Φ90 | ||||
| 瓶高mm | 150-310 | ||||
| 压缩空气压力MPa | 0.3-0.7 | ||||
| 冲瓶介质 | 无菌水 | ||||
| 冲瓶水压力Mpa | 0.25 | ||||
| 总功率kw | 3.13 | 3.84 | 4.1 | 5.6 | 7.5 |
| 外形尺寸mm | 2250×1640×2100 | 2430×1800×2100 | 3050×2060×2100 | 4050×2300×2100 | 4300×3300×2500 |
| 重量 | 2500 | 3000 | 4000 | 5000 | 7500 |
产品用户需知：任何设备的最终报价，根据客户所要求的配置与型号而定！
①用户应提供原水化验的详细资料，以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求，用途，产水量。
③我公司备有多种型号的压力容器，膜，配件等，若用户特别说明，将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修，终身服务的原则，均建立档案，进行跟踪服务，确保质量水平。
