中药丸水蜜丸专用带式干燥机、中药厂多级带式烘干机 DW3-2

价格：￥540000.00/件
品牌：力马干燥
加工定制：是
适用物料：条状
起订：1件
供应：12件

加工定制	是
适用物料	条状
结构形式	单级式
应用领域	食品、化工、制药
传热面积	12（m2）
转速	24（r/min）
功率	13.6（kw）
外形尺寸	1.2×2.28×10.0×11.5×2.5（m）
占地面积	12（m2）
重量	6000（kg）
规格	DW3-2-8
品牌	力马干燥

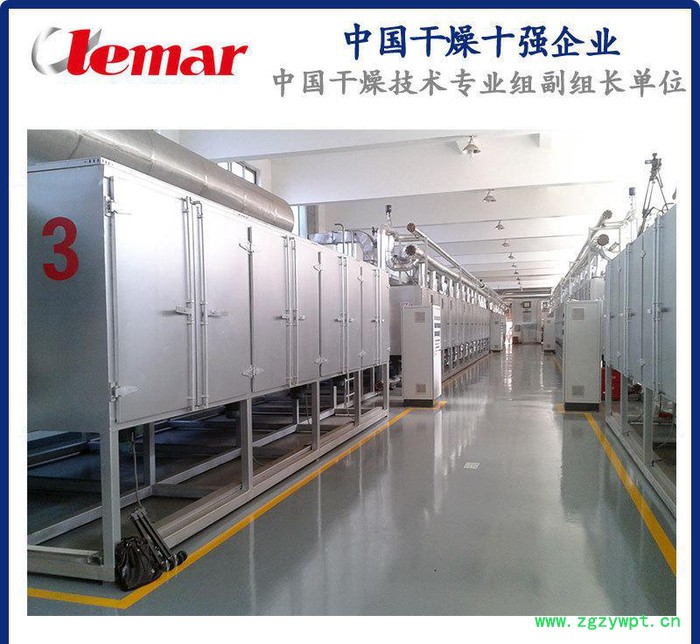

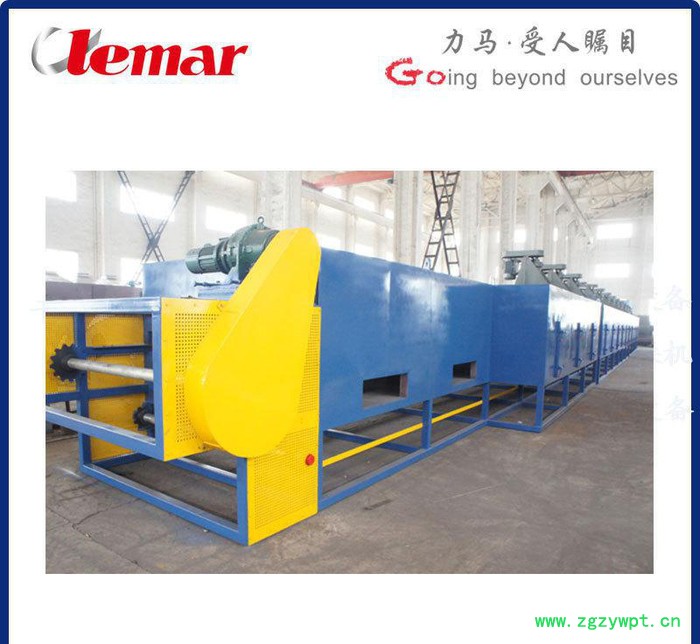

中药丸水蜜丸专用带式干燥机

工艺/流程说明

用于水蜜丸的湿基丸的干燥。药丸经爬坡带输送进入带式干燥机组的进料斗，干燥后跌落到中转料斗中，通过真空输送至下工序。

物料特性

物料：中成药水蜜丸药丸；

外观：直径约3.5mm的圆球；

性质：柔软，有粘性；

湿药丸表面粘有粉末，干燥后容易脱落、扬尘

干燥中有类油性物质挥发

产能及干燥工艺要求

处理能力：约250kg/hr（湿丸处理量）

干燥温度：低于100℃

药丸初始水分：25~30%（设计按30%）

药丸终水分：4~5%（设计按4%）

4、干燥设备技术性能要求

该设备需放在洁净区内使用，机械结构、材质、清洁等必须符合GMP相关要求；

干燥温度可分段控制；

带有冷却段，物料出来后的温度低于35℃；

带速可调，0~0.1m/s；

防止物料从输送带两侧滚落到设备箱体内；

输送带材质便于清洁，使用寿命长，便于维修更换；

有效的纠偏措施；

若设备需要取风，则从室外取风，以保持室内风量平衡。设备需自带耐高温高效过滤系统。排风需除尘后排放；

箱体有密闭、隔热措施，减小热量散发，设备表面温度低于40℃，对洁净区环境温度的影响低于5℃；

防止排湿管道冷凝水回流；

进料布料均匀；

能耗低于同类产品；

温度分布均匀，输送带左、中、右温差低于±3℃；排湿管道分布均匀。

带式干燥机技术规格

型号		DW-1.2-8A	DW-1.2-10A		DW-1.6-8A	DW1.6-10A	DW-2.0-8A	DW-2.0-10A
单元数		4	5		4	5	4	5
干燥段长(m)		8	10		8	10	8	10
辅料厚度(mm)		≤60
使用温度(℃)		50-140
蒸汽压力（Mpa）		0.2-0.8
蒸汽耗量（kg/h）		120-300	150-375		150-375	170-470	180-500	225-600
干燥时间(h)		0.2-1.2	0.25-1.5		0.2-1.2	0.25-1.5	0.2-1.2	0.25-1.5
干燥强度（kg.h2o/㎡.h）		6-30
装机功率（kw）		11.4	13.6	11.4		13.6	12.5	14.7
外形尺寸（m）	A	1.2	1.2	1.6		1.6	2.0	2.0
	A1	2.28	2.28	2.68		2.68	3.2	3.2
	B	8.0	10.0	8.0		10.0	8.0	10.0
	B1	9.5	11.5	9.5		11.5	9.5	11.5
	C	2.5	2.5	2.5		2.5	2.6	2.6

  说明：以上参数仅供参考，干燥强度与物料特性、使用温度等因素有关。
  备注：所有设备都在不断改进之中，选购设备以**资料为准。
