品牌：科润
适用物料：通用
应用领域：医药、化工、食品
供应：100件
| 适用物料 | 通用 |
|---|---|
| 应用领域 | 医药、化工、食品 |
| 生产能力 | 10-200（kg/h） |
| 主轴转速 | 4500（r/min） |
| 进料粒度≤ | 20（mm） |
| 电机功率 | 13.5（KW） |
| 出料粒度 | 80-300（mm） |
| 外形尺寸 | 4200*1200*2800（m） |
| 重量 | 800（kg） |
| 粉碎程度 | 超细磨机 |
| 原理 | 气流粉碎机 |
| 品牌 | 科润 |
| 型号 | 15 |
一 、概况

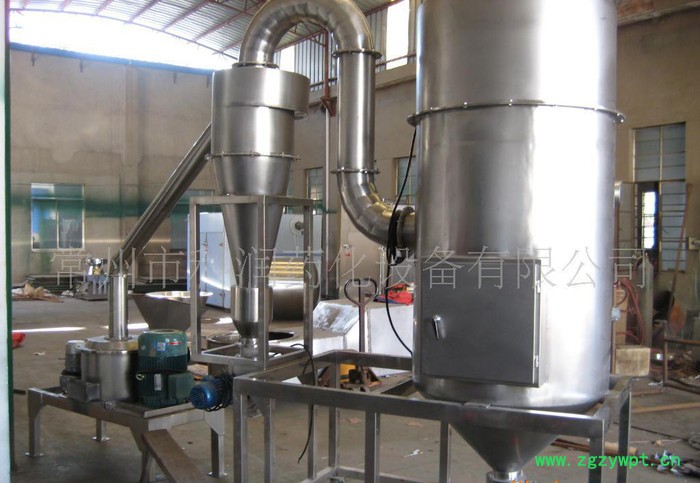

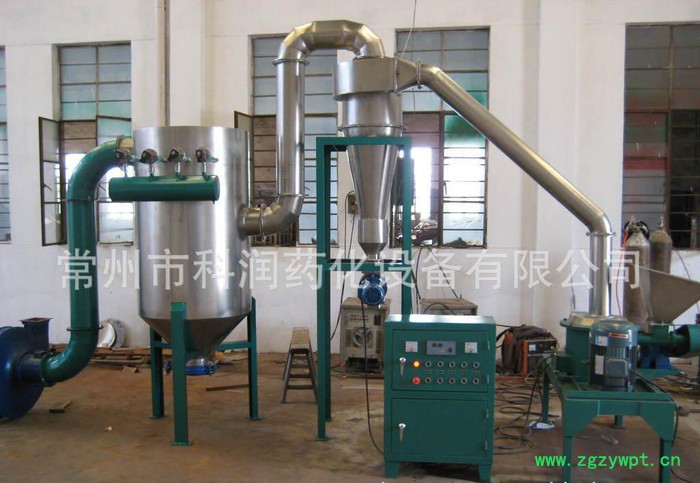

WFJ－15型微粉碎机组（简称机组）是消化吸收日本细川公司的技术，结合我国实际情况研制成功的一种先进粉体机械。该机组具有技术性能稳定、噪音低、耗电省、生产效率高、造型美观和占地面积小等优点，与国内机型相比，其制品粒度细度任意可调，粉碎温升低等优点，因而特别适用于食糖、塑料粉末和中药材等热敏性物料的粉碎。机组内装风力分级装置，使得制品粒度任意可调，并可防止过度粉碎。粉碎后的粉体由负压输送到旋风和布袋除尘器收集，经排料阀排出，该机组是制药、食品、化工等行业的理想微粉碎设备。
型号含义：
W F J－15型微粉碎机组
风量
机组
粉碎
微粉
二、主要规格及技术参数
1、性能指标：
进料颗粒：小于10毫米
制品温度：小于65℃
制品粒度：280～40微米（可调）
生产能力 ：10公斤～200公斤/小时（按不同物料及不同粒度）
2、技术参数：
主机功率： 7.5千瓦
分级功率： 0.75千瓦
送料功率： 0.37千瓦
风机功率： 4千瓦
排料功率： 0.25千瓦
袋振功率： 0.37千瓦
主机转速： 5500转/分
分级转速： 830～2140转/分（可调）
送料螺杆转速： 40～50转/分（可调）
外形尺寸： 4200×1200×2700
总重量： 800公斤
三、主机主要结构及工作原理
1、成套设备的工艺流程见图一所示。
2、粉碎主机的主要结构与工作原理。
主机由机架、无级调速减速器、自动给料器以及粉碎室等组成。粉碎室内装有分级装置、衬圈、粉碎刀等主要工作部件，分级轴空套入粉碎主轴内，轴承密封为迷宫式，其结构见图二所示。
3、工作原理
物料由自动给料器推入粉碎，因负压的作用，进入粉碎室内的物料受到粉碎刀高速冲击和剪切，同时也受到涡流产生的高频振动等作用而粉碎，经粉碎的粉体因负压作用，进入分级轮，由于分级轮的旋转，粉体A同时受到空气动力E的离心力F的作用。
它们的大小分别为：
E=3n d. u. Vr
F= n d（p-p） VQ2
6 R
Ps－粉体密度 克/立方厘米
U式中 Vr－气体径向速度 厘米/秒
VQ－气流切向速度 厘米/秒
P－气流密度 克/立方厘米
u－气流粘度 泊
R－粉体至回转中心半径 厘米
d－粉体粒径 厘米
E. F－力 达因
当F>E时，粉体大于分级粒料径，被甩至衬套，返回粉碎室，继续粉碎，合格的物料受气动作用送入集料管至辅机排出。
