产品别名：烘箱
功率：2.5KW
供应：1000台
发货：10天内
| 产品别名 | 烘箱 |
|---|---|
| 功率 | 2.5KW |
| 规格 | SZG-50型 |
| 加热方式 | 传导式 |
| 品牌 | 环立 |
| 加工定制 | 是 |
一、产品名称：臭氧烘箱（一门一车）
二、型号规格：CT-C-0型
三、主要技术参数：
外形尺寸 1580x1160x1960mm（含风机尺寸)
工作室尺寸 780x980x1450mm
温度范围 室温-130℃
每次最大干燥量 60kg
臭氧产量 20g/h
加热方法 电
加热功率 9kw
循环风机功率 0.45kw/台
配套烘车 1辆
配套烘盘 24只
烘盘尺寸 460x640x45mm
四、性能及特点
臭氧烘箱广泛应用于医药，化工，食品，农副产品，水产品，轻工业等行业的加热固化，干燥脱水、灭菌。如原材料，中药材，中药饮片，浸膏，粉剂，颗粒，冲剂，脱水蔬菜等。
臭氧烘箱配置配用低噪音轴流风机和自动控制系统，整个循环系统全封闭，热效率高，节能。在强制热风循环的作用下，物料干燥均匀。加热源采用加热元件加热，整机噪音小，运行平稳，温度为自动控制，臭氧采用高压搪瓷管、安装维修方便，可干燥灭菌各种物料，是通用型灭菌设备。
五、制作技术要求
1、箱体钢结构采用型钢及钢板焊接成型的框架式结构，保证箱体的整体刚性和气密性，主要分为两侧钢结构和箱顶钢结构。烘箱外壳采用304/2B1.2mm 304/2B不锈钢制作，铆焊成形，表面平整，平整度为3/100mm。烘箱内壁采用304/2B厚1.2mm不锈钢板制作，氩弧密焊成形后经打磨，抛光处理。箱内四角均为圆弧角过度，无死角，易清洗，表面平整，光滑。
2、箱内保温层内充填硅酸铝纤维棉，本品具有耐热度高、热导率低、化学稳定性好、抗热震性强等特点，厚度80㎜，表面温度不超过环境温度10℃.
3、箱内对流壁为可调式，通过调整对流壁的通风间隙大小使箱内温度均匀。箱内空载温度均为±5℃.
4、烘箱加热方式电加热，加热元件安装在箱内顶部风道一侧。

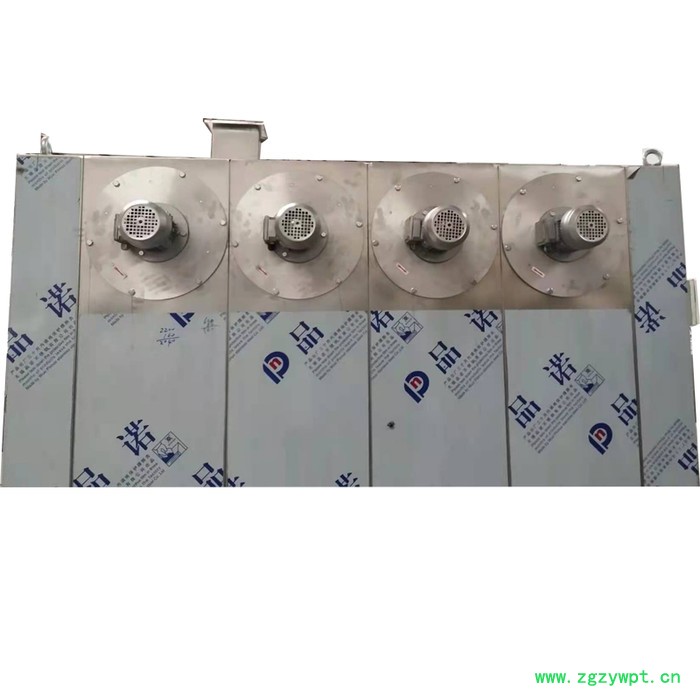

5、箱体热风循环采用低噪音轴流风机，风机功率为0.45kw/台，风量为350立方米/h/台，安装在箱体右侧。
6、箱体顶部装置排湿口1个，尺寸为150×150㎜，补充进风口1个，尺寸为：150×150㎜。

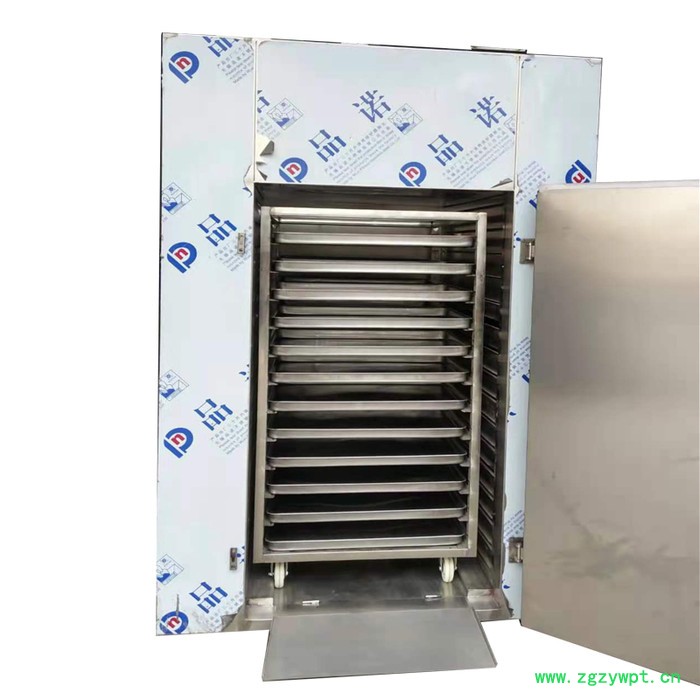

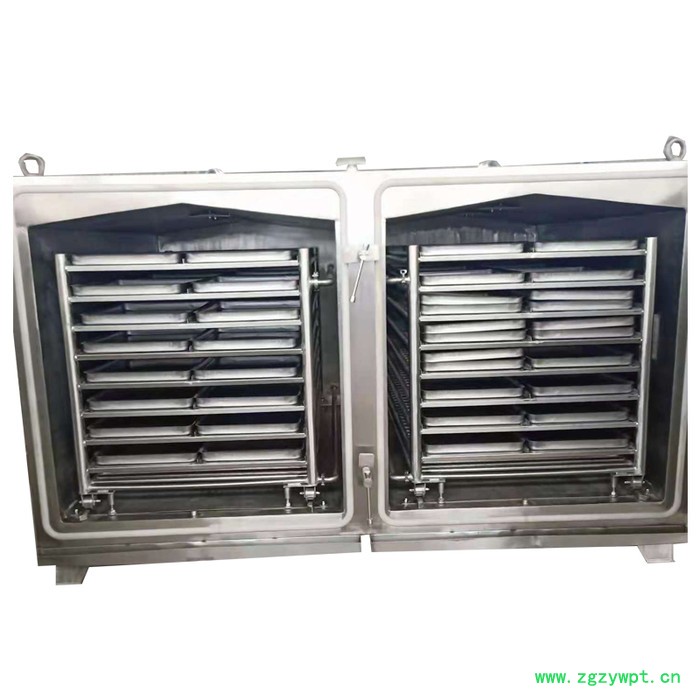

7、烘箱配置烘车1辆，烘盘24只，烘车采用30x30x1.5mm不锈钢方管制作，烘盘采用厚0.6mm的不锈钢一次冲压成型，烘盘尺寸为640x460x45mm
8、烘箱温度控制采用汇帮高精度智能仪表、PID调节智能控温。本烘箱配有一套控制柜，安装在烘箱右侧。
设备配置明细表
| 序号 | 名称 | 规格型号 | 材质 | 供货商 |
| 1 | 烘箱内胆 | 厚1.2mm | 不锈钢 | 张浦 |
| 2 | 烘箱外包材 | 厚1.2mm | 不锈钢 | 张浦 |
| 3 | 臭氧发生器 | 自制 | 搪瓷 | 安徽天长 |
| 4 | 轴流风机 | 0.45kw | GB69J92-86 | 南京成标 |
| 5 | 保温棉 | 80mm | 硅酸铝 | 南京岩棉厂 |
| 6 | 门封条 | 28x28x4mm | 耐高温无毒无味硅橡胶 | 江阴硅胶厂 |
| 7 | 烘车 | 方管30x30x1.2mm | 不锈钢 | 广州 |
| 8 | 托盘托条 | 厚1.2mm | 不锈钢 | 张浦 |
| 9 | 两侧导风板 | 厚1.2mm | 不锈钢 | 张浦 |
| 10 | 二层风道板 | 厚1.2mm | 不锈钢 | 张浦 |
| 11 | 烘盘 | 640x460x45mm | 不锈钢 | 常州 |
| 12 | 烘车脚轮 | ?100 | 耐高温尼龙 | 南京四通 |
| 13 | 铰链压紧 | 8寸 | 不锈钢 | 南京环立 |
| 14 | 断路器 | DZ47-60-3P |
| 德力西 |
| 15 | 断路器 | DZ47-10-1P |
| 德力西 |
| 16 | 数字显示仪 | XMTA-9002 | PT100 | 汇帮 |
| 17 | 控制按钮 |
|
| 德力西 |
| 18 | 指示灯 |
|
| 德力西 |
| 19 | 接触器 | JD-20-60A |
| 西门子 |
| 20 | 接触器 | JD-20-3A |
| 西门子 |
| 21 | 热保护 | 3UA59 |
| 西门子 |
| 22 | 加热管 | 9kw |
| 南京同天 |
十一：供方义务:
负责安装调试,代培操作人员,设备在一年内出现质量问题,我公司电话接报后于30小时内赶到现场,2小时内排除故障,设备在一年后出现问题,我公司电话接报后同样在24小时内上门修理,并适当收取成本费.
南京环立环保科技有限公司
陈兵 18094214229 2019.8.21
