| 材质 | 不锈钢 |
|---|---|
| 产品别名 | 除湿干燥机 |
| 传热面积 | 4.2（m2） |
| 功率 | 12（kw） |
| 规格 | CT-C-II |
| 类型 | 电子干燥箱 |
| 适用范围 | 工业 |
| 适用物料 | 多种可用 |
| 外形尺寸 | CT-C-I（m） |
| 应用领域 | 食品、化工、制药 |
| 占地面积 | 42（m2） |
| 重量 | 5000（kg） |
| 转速 | 5（r/min） |
| 操作方式 | 间歇式 |
| 干燥介质 | 空气 |
| 工作类型 | 气流式 |
| 品牌 | 力马干燥 |
| 型号 | CT-C-II |
| 加工定制 | 是 |

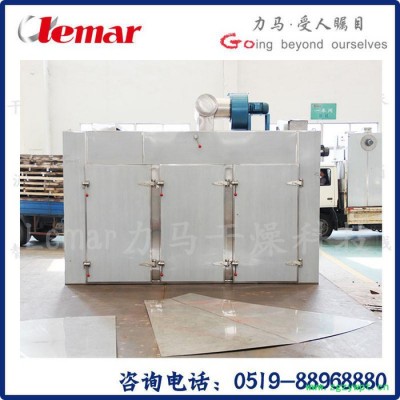

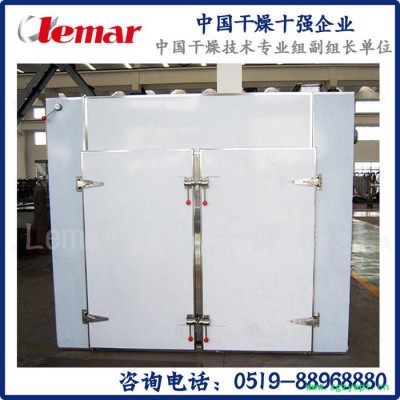

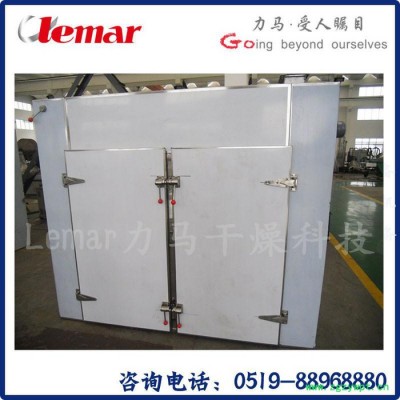

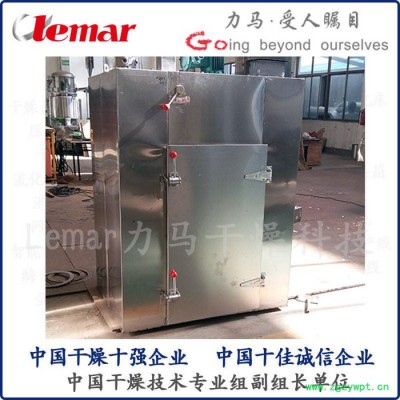

热风循环烘箱用户需求规格说明书URS
1.1URS01：设备性能及主要工艺要求
| 编号 | 要求内容 | 必需/期望 |
| URS01-1 | 本机组适用于杂件及圆桶等烘干，圆桶最大尺寸直径500mm高600mm。 | 必需 |
| URS01-2 | 采用蒸汽作为热源，温度控制在60~110℃，蒸汽压力0.4~0.6MPa，以蒸汽压力0.6MPa为准，空载时加热至110℃加热时间小于60分钟。 | 必需 |
1.2URS02：设备制造及材质要求
| 编号 | 要求内容 | 必需/期望 |
| URS02-1 | 烘箱内外壁均采用304不锈钢，内壁δ=2.0mm内腔满焊，圆角过渡，保温层为优质材料保温，保温层内无渗水现象。箱体内外表面平整、光滑、包泽一致，做亚光处理，箱体外表面不大于3mm/1000mm。加热片、风管均为304不锈钢材质制造。 | 必需 |
| URS02-2 | 进风风机叶轮、涡壳均采用不锈钢制作，保证循环风量洁净，选择用大风量、高风压离心风机作为循环风机强制通风，保证物品烘干速度及干燥均匀度。 | 必需 |
| URS02-3 | 料车705*950*1400，为304不锈钢焊制，立柱用不锈钢主管，横梁为不锈钢角钢，采用氩弧焊接。车轮为用耐高温尼龙轮，直径规格为3英寸，每辆车配2个定向轮，2个变向轮，整体结构合理，烘车移动进退灵活，易清洗。 | 必需 |
| URS02-4 | 烘箱轨道依据料筒图纸设计。 | 必需 |
| URS02-5 | 设备采用双扉型设计，进料门与出料门要实现自动互锁。 | 必需 |
| URS02-6 | 设备加热系统集中在密闭的不锈钢箱体内，保温效果好，高温高效过滤器为抽屉式快装结构，能快速的清洗及更换，配套连接件与系统连接采用蝶型螺丝快装设计，方便维护、检修。 | 必需 |
| URS02-7 | 烘箱门锁采用可调松紧门锁，锁紧性能好，操作方便。门与箱体之间采用耐高渐无毒硅橡胶密封。烘箱保温层采用超细玻璃棉。 | 必需 |
| URS02-8 | 系统中所有圆法兰全部采用快装卡箍连接，方法兰全部采用蝶型螺丝快装设计，方便管道拆装和清洗。 | 必需 |
| URS02-9 | 设备主机上设有快速验证口，方便在工作过程中对温度、湿度的检测。 | 必需 |
| URS02-10 | 配有西门子PLC、施耐德触摸屏，安装温湿度传感器，可实现自动控温及自动排湿。数据可以在触摸屏上采用USB导出。 | 必需 |
| URS02-11 | 采用湿度传感器辅助检测箱内湿度，不用频繁开启烘箱门，在触摸屏上辅助反馈湿度情况，排湿采用自动排湿。主要电气采用正泰品牌。 | 必需 |
1.3URS03：安全要求
| 编号 | 要求内容 | 必需/期望 |
| URS03-1 | 电气系统的安全性能应符合相应的国家标准。 | 必需 |
| URS03-2 | 安全性能符合相关安全标准。 | 必需 |
| URS03-3 | 过载保护、漏电跳脱装置 | 必需 |
| URS03-4 | 距离设备1m远的噪音在75db以下。 | 必需 |
| URS03-5 | 设备内外表面锐角倒钝处理，在容易发生危险处设立警示牌。 | 必需 |
| URS03-6 | 电力故障时，设备处于停止状态，以保护操作者、设备本身以及产品。 | 必需 |
| URS03-7 | 重新开启动力必须人工操作，当动力重新供应时设备不能是自动运行。 | 必需 |
1.4URS04：电气要求
| 编号 | 要求内容 | 必需/期望 |
| URS04-1 | 使用3 相5线制电源，220/380V， 50 Hz。 | 必需 |
| URS04-2 | 电器控制相对独立，且防尘，有自动程序。 | 必需 |
| URS04-3 | 所有线缆均有标号并有连接线路图。 | 必需 |
| URS04-4 | 设备具有接地线 | 必需 |
| URS04-5 | 所有的线路应走接线槽。 | 必需 |
| URS04-6 | 所有控制配线必须采用低电压控制系统，电压≤36伏特。 | 必需 |
| URS04-7 | 所有的电气元件要有合格证。 | 必需 |
1.5URS05：安装环境
| 编号 | 要求内容 | 必需/期望 |
| URS05-1 | 设备安装在制剂车间工段 | 必需 |
| URS05-2 | 所有设备上的仪器、仪表应易于维护和校验。 | 必需 |
1.6URS06:设计确认
| 编号 | 要求内容 | 必需/期望 |
| URS06-1 | 制造商提交需方公司DQ方案文件。需方公司审批和执行确认。 | 必需 |
| URS06-2 | DQ文件中应对所采用的设计标准进行明确，提供备品备件清单。DQ中还应对该设备所具备的功能，能力等进行详细描述。需方公司按照批准的方案进行设计确认和协助编写报告。 | 必需 |
| URS06-3 | 合同签订15日后需方对制造商进行设备DQ确认，制造商于DQ确认后一周内向需方出具确认报告。 | 必需 |
1.7URS07:包装运输要求
| 编号 | 要求内容 | 必需/期望 |
| URS07-1 | 包装采用薄膜包装，保证设备在运输途中不受损伤。 | 必需 |
| URS07-2 | 设备到货，拆箱时供应方必须陪同使用方人员进行拆箱，如果供应方书面授权需方自行拆箱，拆箱后发现设备及所有任何损坏、缺失，供应方应负全责。 | 必需 |
| URS07-3 | 供应方负责运输设备的运费及途中的安全。 | 必需 |
1.8URS08: 工厂验收测试
| 编号 | 要求内容 | 必需/期望 |
| URS08-1 | 制造商按本URS文件、招投标文件中对FAT的要求编写测试方案。方案中应提供可在工厂现场进行的测试项目清单。 | 必需 |
| URS08-2 | 需方在制造商工厂同制造商共同进行FAT确认后，制造商于FAT确认后一周内向需方出具确认报告。 | 必需 |
| URS08-3 | FAT由厂商在制造商工厂进行。在FAT完成后交货。FAT内容应包括但不限内容包： 1、根据买方URS、相关规范、标准，列出测试内容； 2、完成FAT测试报告； 3、交付系统的范围确认； 4、交付文件的确认； 5、设备外观确认； 6、硬件系统测试： 7、软件系统确认： 包括：控制系统 8、设备电器安装确认； 9、设备运行检测（包括性能测试、系统参数测试等）； 10、FAT偏差表； 11、文件签署清单； 12、测试设备清单； 13、图表确认清单； 14、证书确认。 |
