黑龙江液体水溶肥大桶灌装生产线设备

液体水溶肥大桶灌装生产线设备

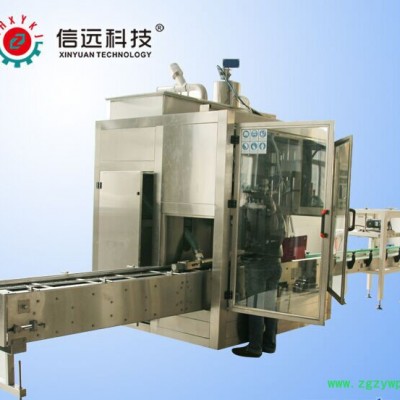

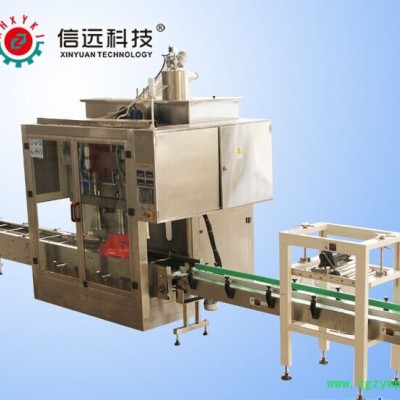

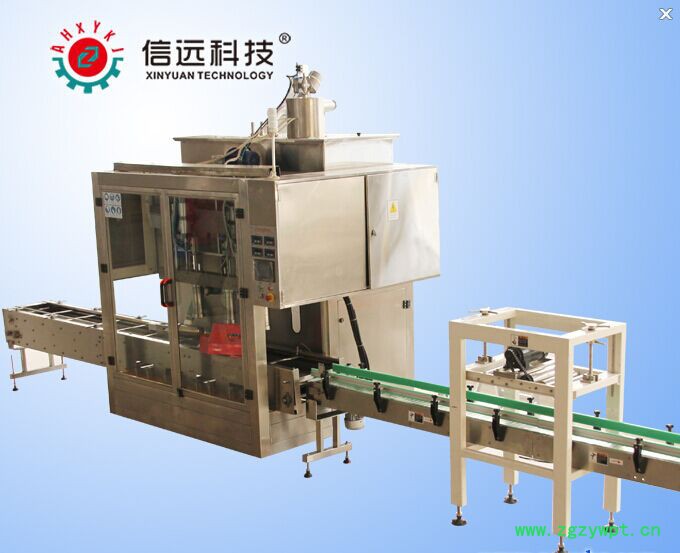

称重式全自动灌装机

1、概述：

CZ-4B型称重式全自动灌装机，由直线排列的秤台(带辊道)，链条推杆进出瓶机构，快、慢速灌装(带气缸下潜)机构，进料过渡料箱，称重控制仪表及可编程控制单元组成。该液体灌装秤可以满足多种液体自动灌装的需要，可满足无泡沫、有泡沫液体的灌装。

2、设备特点:

2.1、采用称重传感器和专业控制仪表，确保了灌装计量的高精度。称重传感器上采用独特的滚珠走瓶方式，保证灌装完毕后走平稳出瓶。

                                                     图2-1

2.2、采用快、慢速灌装阀，在保证计量精度的同时不影响整体灌装的速度。配备电机驱动灌装头下潜机构，平稳下潜，采用液面上或液面下灌装。

2.3、灌装头加可转动接液杯，灌装完成后接液杯将灌装头上残留的物料收集住，防止物料滴漏污染瓶口(图 2-1）。

2.4、称重控制仪表具有标准RS -485接口，系统采用数字控制，调整及设定均在触摸屏中实现。可设定毛重或净重方式灌装，实际灌装量即时在触摸屏中显示，方便直观。

2.5、空瓶检测，无瓶不灌装；防撞瓶设计，瓶方位或位置不对自动复位。

2.6、独立电气箱密封设计，布局合理，方便检修，主要部件（PLC可编程控制器、人机界面、变频器、开关电源等）均选用法国施耐德元件，确保了设备的稳定运行。

2.7、接触物料部分材料为304不锈钢，灌装秤与物料接触部分密封材料为聚四氟乙烯。

3、主要技术参数

. 1、用户接口：DN65，物料进口压力＜0.6MPa；

. 2、灌装头外径：Φ40mm；

. 3、适用瓶径：小140×200×320毫米, 大260×290×500毫米

. 4、灌装范围：5－30kg ；

. 5、计量精度：±0.2%(注：灌装精度取决于物料的粘度以及物料供给的连续性和稳定性）；

. 6、灌装速度：≤250桶/小时（5Kg）

. 7、气源压力：0.6 -0.7兆帕

. 8、耗 气 量：120升/分

. 9、电 源：～380伏,50赫兹

. 10、总 功 率：1.6千瓦

. 11、重 量：约500公斤

. 12、外形尺寸：2200×1350×2300毫米(长×宽×高)

1、概述：

自动塑料桶滚压压盖机主要用于开口桶、涂料桶、润滑油桶、包装桶、油漆桶、

手提桶（方便桶）系列的标准桶封盖的必备专用工具。广泛用于制桶、制罐、润滑

油、涂料、化工、石油、粮油、等液体包装行业的必备用品。压盖机是专门为国际

通用的标准桶封盖而设计的。它的结构合理、外形美观、操作方便。用

户开始使用时，只要调整好主轴上的螺母位置后便能正常使用。辊道自动输送及自

动光电感应。主要零件采用钢材做成，具有坚固耐用、磨损小、机械强度高、不易

折断、封盖严密等优点。

2、功能特点：

压盖方式：两次压盖（先压一半、再压一半）。

控制方式：电子—气动控制

输送方式：辊道自动输送

具备压盖时间可调，排气功能，无鼓桶盖现象。压盖紧密，无泄漏自动感应光电。

3、技术参数：

压盖范围：5-30L

压盖盘标标准尺.：340mm(可定做)

压盖速度：≤ 800桶每小时

工作压力： 0.4-0.6Mpa

工作电压：220V50HZ

功率： 0.5KW

外形尺寸：1400×520×1300mm(L×W×H)
