加工定制 | 是 |
---|---|
类型 | 钢带 |
型号 | XGF-12-12-4 883 |
售后服务 | 一年 |
参数 | 2200*1800*1200 |
种类 | 矿泉水生产线 |
酒损 | 10(%) |
灌装能力 | 2000(瓶/小时) |
适用范围 | 水厂 |
营销 | 新品 |
自动化程度 | 全自动 |
物料类型 | 液体 |
电压 | 380(V) |
功率 | 2.5(kw) |
生产能力 | 2000-5000 |
外形尺寸 | 2300mm*1700mm*2500mm(mm) |
品牌 | 苏州吉拓 |
加工定制:是 | 种类:矿泉水生产线 |
电压:380(V) | 功率:2.5(kw) |
酒损:10(%) | 灌装能力:2000(瓶/小时) |
外形尺寸:2300mm*1700mm*2500mm(mm) | 适用范围:水厂 |
营销:新品 | 自动化程度:全自动 |
物料类型:液体 | 生产能力:2000-5000 |

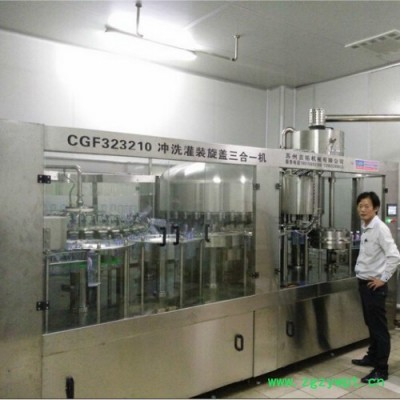

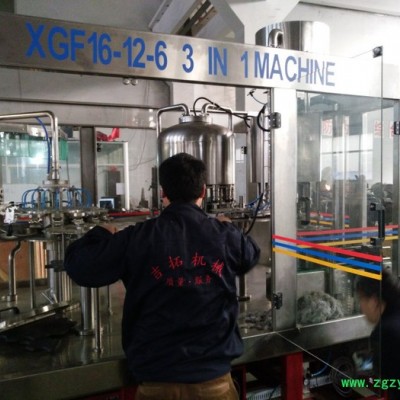

导购推荐加载中...企业实景展示 以下照片由阿里巴巴指定第三方公司于2014年08月实地上门拍摄,并经独立**机构核实认证! 前一页1张大图7张大图1张大图5张大图1张大图 后一页 | 您可能也感兴趣:2region-detail-feature已选0台/0.00元 加工定制 |
1张大图 后一页 |

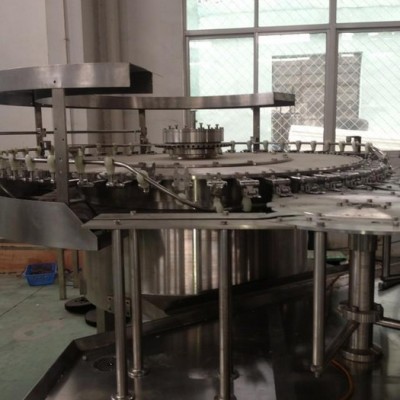

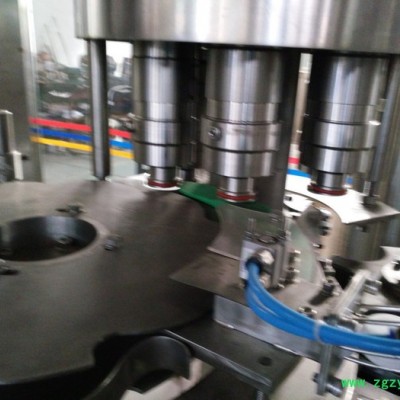

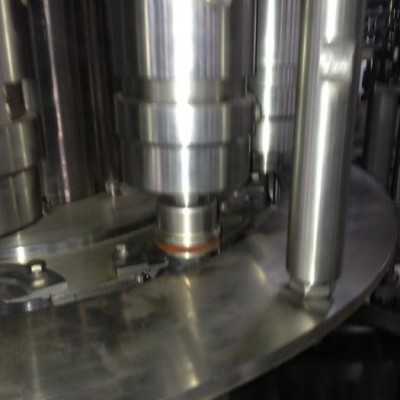

瓶子由瓶子风送系统通过拨瓶星轮传送至三合一灌装机。冲瓶机回转盘上装有瓶夹,瓶夹夹住瓶口沿一导轨翻转180°,使瓶口向下。在冲瓶机特定区域,喷嘴喷出冲瓶消毒液或水,对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°,使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住瓶口保持。灌装阀通过阀升降机构在凸轮作用下实现下降与上升。灌装采用压力灌装方式。灌装阀下降接触瓶口后打开完成灌装过程,灌装结束后灌装阀上升离开瓶口,瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位,保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转,在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作,完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上,由输送链传送出三合一瓶装机。整机设备采用封窗封闭,封窗高度高于设备**高点,进、出瓶处留有适当的通道,封窗底部留有排风槽。
主要特点:
1.本机结构紧凑,控制系统完善,操作方便,自动化程度高。
2.与物料接触的零件均采用**不锈钢制造,耐腐蚀,易清洗。
3.采用高精度、高速定量灌装阀,液位准确无液损,确保优良的灌装质量。

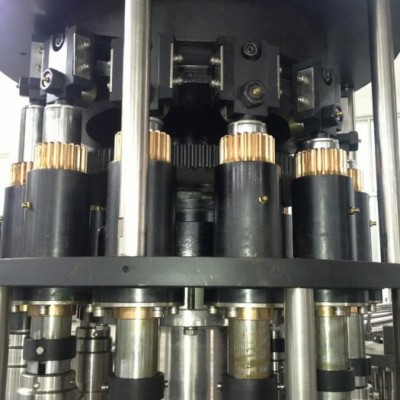

4.封盖头采用恒扭矩装置,该装置保证封盖质量,并且不会损坏瓶盖。
5.采用高效的理盖系统,有完善的喂盖及保护装置。
6.设有完善的清洗管理系统,确保灌装前的冲洗质量。
7.变换瓶形,只需更换星轮及弧形板即可实现,操作简单、方便。
8.设有完善的过载保护装置,能有效保护机器及操作者的安全。
9.本机采用变频调速电机,可方便地进行生产能力的适当调整。
10.主要电器元件、变频器、光电开关、接近开关、电控阀门等均采用MITSUBISHI、OMRON、SCHNEIDER进口元件,以确保整机的优良性能。
11.控制系统具有水位自动控制、缺盖检测报警、冲瓶自停报警及班产量计数等功能。
12.气路系统所有元件均采用台湾AIRTAC产品。
技术参数:
型号 | XGF12-12-4 |
工位数 | 冲洗12 灌装12 封盖4 |
生产能力 | 2000-5000瓶/小时(500ml/PET瓶) |
气源压力 | 0.7MPa |
耗气量 | 0.6-0.8m3/min |
冲瓶水压力 | 0.2~0.25MPa |
冲瓶水耗量 | 1.0吨/小时 |
主电机功率 | 1.75kW |
整机功率 | 2.5KW |
外形尺寸 | 2300mm*1700mm*2500mm |
整机重量 | 2600kg |
