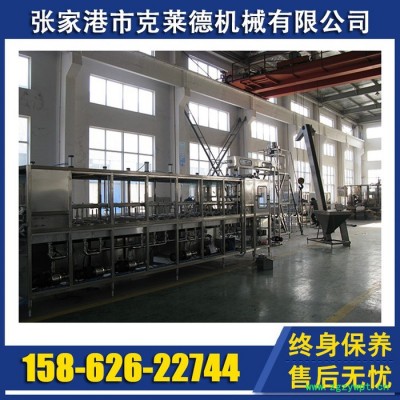

克莱德QGF600桶5加仑灌装生产线设备

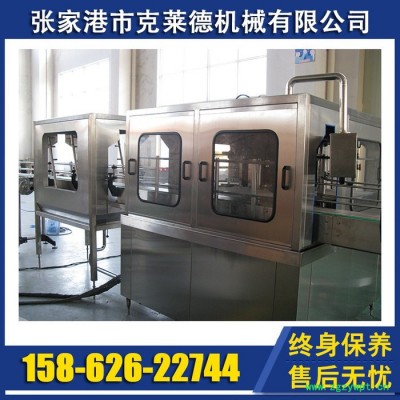

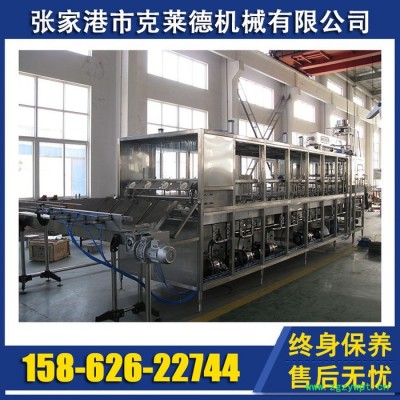

QGF-600全自动冲洗灌装封口机：

该机是我公司自行设计制造的大桶水冲洗灌装封口设备，该设备性能稳定，技术先进，造形美观，功能齐全。

      技术特点：

QGF-600全自动冲洗灌装封口机按其功能、构造、控制方式，区分为冲洗部分、灌装压盖部分、输送部分及上桶部分。

本机机架全由不锈钢拉丝方管焊接而成，具有强度高、刚性好、重量轻、外形美观、易清洗等特点。

传动链由主被动链轮、链条、桶托座、桶托等组成，其中链条、链轮均经过精心设计，使之更科学、更完善。

主传动由减速电机带动链轮轴，并在链轮上装有四个感应柱，每个感应柱的位置都由齿数平均分配，以保证整个自动运行定位准确。本机冲洗管路均采用不锈钢管连接而成，喷嘴采用喷雾公司技术的喷嘴，洗瓶效果好，不留死角，便于拆卸和清洗。设备采用提升喷嘴喷冲，保证喷冲无死角。具有有桶冲洗无桶不冲洗功能。

水箱共有六只即两个热碱液水箱、两个消毒液水箱、一个一次回流水箱、一个二次回流水箱。各道水箱均设有加液漏斗并兼作过滤器使用，水箱都设有人孔，可从人孔对水箱进行清洁。该漏斗设有一层100目的漏网，漏斗的盖板为可开式，可以对水箱内的水位进行监视。水箱设有溢流口，当水过多时，可通过溢流口溢出。

上桶采用自动上桶，通过气缸来实现。落桶机构在桶下落位置接桶板，使桶能稳定落下，接桶板在气缸的作用下由倾斜45°推至桶口垂直望上，灌装阀通过气缸下降进行灌装。

主机顶部特设排气罩装置，通过（排风系统）将有害气味排至室外，减少灌装间内异味，有利人体健康。

灌装结束的桶通过输送链送至压盖处。灌装压盖工位有灌装阀、进水管、理盖器、戴盖盒、压盖链等组成。

灌装阀在桶到达灌装阀时，灌装气缸动作，并启动灌装阀，进行灌装。当桶灌满时，灌装阀动作，灌装气缸退回，桶前行。本设备采用的灌装阀，设计有进液口和排气口两个接口。当桶内水灌到一定高度时，灌装阀动作，停止灌装。灌装时间可以调节。高灵敏度灌装量液位PLC时间调节，定量准确快速灌装。采用灌注完毕首先关闭进水电磁阀，然后灌装阀抬起配置，避免了常规灌装阀抬起时喷洒现象。

理盖器主要由电机旋转圆盘、下盖管、料斗等组成，理盖器的作用即是通过其电机圆盘旋转带动料斗内的瓶盖进入下盖管，并通过特定的机构使进入下盖管内的瓶盖统一朝下并按特定的顺序排列。

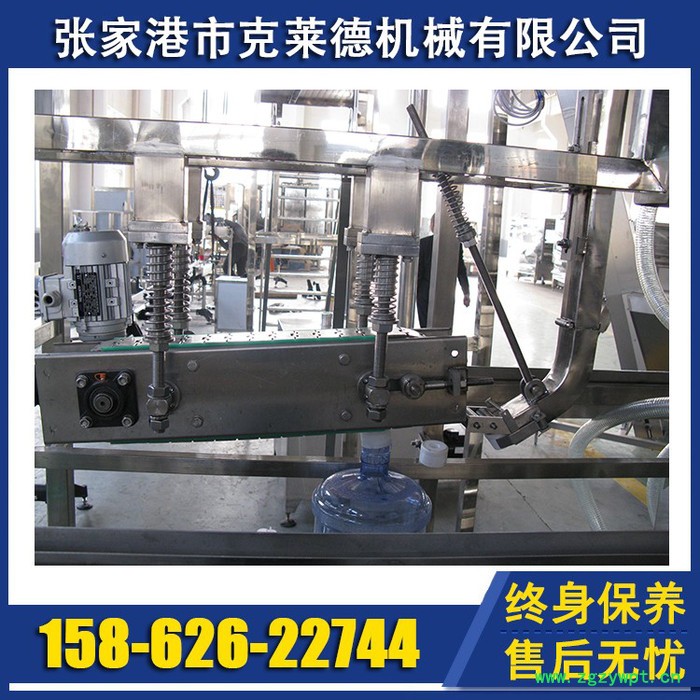

戴盖装置是瓶盖经理盖后滑至戴盖部位，对桶进行戴盖。戴盖力由弹簧的弹力确定，只要调整弹簧压缩螺栓即可调整戴盖力。调整弹簧中间的拉杆可以调节戴盖位置的高度。

压盖由压盖链完成。压盖链连续运转，当桶戴盖后经过压盖链时，链将盖压紧，压盖完成。

主机内未设置成品水箱，而是由水处理设备的终端系统配备灌装泵和清洗泵，通过2条管道分别与桶装机灌装与清洗预留口连接，保证成品无菌水始终在密闭条件下灌装，避免因在主机内设置成品水箱产生的二次污染现象发生。

      技术参数：

生产能力：600桶/小时

桶型规格：56×270×490

灌装容量：18.925公升（5加仑）

用水量：14.4吨/小时，其中用于灌装11.22吨/小时；冲洗用水2.82吨/小时。

整机功率：42.33KW，其中包含内洗电加热单元36KW（非连续工作）。

气源：工作压力：0.7MPa；

？  主机外型尺寸：7430×3115×2335mm

冲洗工序与时间：(单工位运行和冲洗时间共24S)

滴      水：（一道）

热碱水冲洗：（四道）

滴      水：（一道）

一次回流水内冲洗：（一道）；外冲洗（选配）

滴      水：（二道）

消毒水冲洗：（四道）

滴      水：（一道）

无菌水冲洗：（二道）

滴      水：（二道）

3、技术指标：
