产品别名	压片机
计量单位	台
种类	中药制品
产地	广州
产品认证	IS09001
额定电压	220V
适用对象	药水
适用范围	药店,食品,化工,制药业,药品加工厂，诊所，药店，医院
重量	150kg
包装类型	瓶
品牌	金本
型号	ＹＰ-5
加工定制	是

小型旋转多冲压片机/广州小型旋转式压片机/中药压片机

5/7/9冲旋转式压片机

广州金本机械专业研发生产的旋转式压片机是一种自动旋转、连续压片的压片微型化的机器，配有过载保护装置，当压力过载时，能自动停机。此种压片机提高了片剂密度的均匀性，减少了裂片，松片现象。本机机器振动小，噪声低，耗能少，效率高和片剂重量准确，是目前国内最受欢迎的一种压片机。

主要特点：

1、生产各种圆片和异型片。

2、装有透明玻璃的门窗，能清楚观察压片的状态，可防止污染。侧面板能全部打开，易于内部清理和保养。与药品接触的零部件均为不锈钢材料精密机加工制作而成，能保持表面光泽与防止交叉污染，符合GMP要求。支撑架为铝合金材料，上、下可以独立拆开，便于运输。

3、所有控制器和操作件均布局合理。

4、采用变频调速装置进行电气调速，操作方便，转动平稳，安全准确。

5、实行机电一体化。

旋转式压片机技术参数

型号/项目	ＹＣ-5	ＹＣ-7	ＹＣ-9
转台冲模数（付）	5	7	9
最大压片压力	40
最大压片直径（毫米）	12（异14）
最大填充深度（毫米）	15
最大片剂厚度（毫米）	6
转盘转速（转/分）	30
生产能力（片/时）	9000	12600	16200
电动机功率（千瓦）	1.5
外形尺寸（毫米）	4806301100
主机重量（公斤）	180

转台冲模数： 5/7/9付

最大工作压力： 40kn

最大压片直径： 12mm（异形14mm）

最大压片厚度： 6mm

最大充填深度： 15mm

电动机功率： 1.5kw

转台转速： 0-30转/分

电压： 220V

产量： 9000/12600/16200片/小时

外形尺寸(长×宽×高)： 480×630×1100mm

机器重量： 180kg

旋转式压片机功能介绍
压片机可将含粉量(100目以上)不超过10%的颗粒状原料的压制成4～12毫米的片剂。本机不适用于半固体、潮湿颗粒、低熔点易吸潮原料和无颗粉末压片。

旋转式压片机工作原理

压片机压片工艺流程包括过量填充、定量、预压、主压成型，出片等工序。本机上层的模孔中装入上冲杆，中层装中模，下层模孔中装下冲杆。由传动部件带来的动力使转台旋转，在转台旋转的同时，上下冲杆沿着固定的轨道作有规律的上下运动，从而完成压片过程。本机可连续加料、连续出片。

用途说明和适用范围
1、本机是根据生产用自动旋转、连续压片的压片机微型化的机器，它主要用于制药、化工、

食品、电子等工业部门工艺研究，确认颗粒状原料能否压制成片剂的重要设备。

2、本机适用于能压制成片剂(本机压力范围内)的，而且含粉量(100目以上)不超过10%的颗粒状原料的压制。

3、本机适用于压制4～12毫米的圆形、异形和刻字片剂，可将粉剂、小颗粒压制成12毫米以下的圆形或异型片剂，片剂厚薄、压力大小、压片速度均可根据客户的要求随意调节。

4、本机适合制药、食品、化工、电子等行业使用，不适用于半固体、潮湿颗粒、低熔点易吸潮原料和无颗粉末压片。

旋转式压片机机器主要构造
1、转台结构：转台是本机工作的主要执行件。有上、下轴承组件、主轴、转台等主要零件构

成。主轴支撑在轴承上，由蜗轮副传动，花键连接，传动主轴，使转台旋转工作。

2、轨道机构：轨道有上轨道和下轨道组成的圆柱凸轮和平面凸轮，是上、下冲杆运动的轨迹。上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨、压下路轨等多块轨道组成。它们分别紧固在上轨道盘上。下轨道由下冲上行轨、下冲下行轨和充填轨组成。它们分别安装在下轨道座上。

3、充填调节装置：充填调节用于调节片剂重量。充填调节机构装置在主体的内部，在主体的平面上可观察到月形的充填轨，它由螺旋的作用而上升或下降来控制充填量，转动圆盘调节时，顺时针充填量减少，反之加大。

4、片厚(压力)调节装置：通过调节下压轮上下，来调节片厚(压力)。下压轮装在主体的槽内，它套在偏心轴上，外端连接在手轮上，当外部手轮调节时，偏心轴带动压轮上升和下降，即调节片厚(压力)，借以控制片剂的厚度和硬度，上压轮上下调节也可作为调节装置，但在一般情况下不调。

5、加料装置；该装置由加料斗、调节螺钉、加料器等部分组成。加料器为月形栅式加料器，它安装在转台上。加料器与转台工作面间隙及料斗的高度根据颗粒的流动性进行调节。

6、传动装置：该机的传动部分是由电动机、同步带轮及蜗轮减速箱、试车手轮等组成。电动机安装在底版的电机座上，电机启动后，通过一对同步皮带将动力传递到减速蜗轮副上。电动转速是通过交流变频无级调速来调节的。打开两侧或后门，可直接观察并接触带这些零件。

7、罩壳部分：该机外壳为全封闭，符合GMP 要求。上半部分有四扇视窗围城，便于清扫和维修。下半部分有不锈钢门封闭，在一般情况下是锁紧关闭的，只有在维修和安装冲模时才打开此门。机器的正面安装一操作台。压片室与机器传动部分由不锈钢围罩隔开，保证压片室清洁及保护传动零件免受粉末污染、腐蚀。

旋转式压片机操作

操作前物料的准备：

原料的处理→添加辅料→混合→制颗粒→干燥→整粒→压片

机器操作：

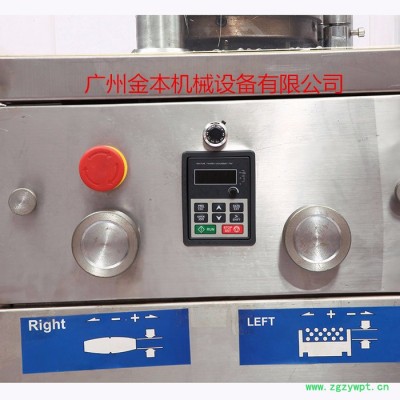

打开电箱门，合上电源开关，操作面板上指示灯亮，按下“run”键，慢慢旋转变频旋钮，速度就会慢慢加上去，如需紧急停车，按一下“stop”键，压片机就会立即停止运行。在压片结束后，打开电箱门，切断电源。

旋转式压片机注意事项

1、初次使用前应对照机器实物仔细阅读说明书，然后再使用。
2、操作时不得将手或其它工具接触压片室。

3、物料中不得含有金属或固体物质，以免损坏模具。

4、更换模具时，应关闭电源。

5、当机器声音不正常时，应关闭电源再进行检查。

6、机器长时间不操作时，应将模具卸下来，进行单独保存。

7、压片前的配料制粒工艺对压片有很大的影响。如药料和滑料、填料、粘结剂等辅料的配方制粒的情况（粉子的状况、颗粒松紧、粉粒的比例、含水量等），都直接影响药片量。并往往由于配料制粒不当而不能成片，甚至损坏机器。因此，本机器不能用于将半固体的或潮湿的或无颗粒极细粉子的压片。在使用中若发现压力已调得相当大仍压不成片或虽压成片但出现过于疏松、起层、碎片、麻点、掉粉等现象，就应从配料等方面找出原因、加以解决，切不可一味调整、加大压力，以至损坏机器。此外，有些药料压出的药片硬度虽然不大，但具有一定的韧性，其搞摔搞城性并不差（通常以从1-1.2米高度掉在地面不碎即可），因此应以满足运输保管的要求为度，不要单从硬度着眼，以免压片压力过大，损坏机器。

小型旋转式压片机安装调整和使用（注：一般情况下，我司发货时已将机器调整至可用状态）

1、冲模的安装与调整：

1.1冲模安装前准备工作：拆下料斗、加料器。打开右门，转动手轮清洁转台工作面、模孔和所需安装的冲模。旋转压力调节收轮，将压力调到最小。拆下下冲装卸轨。

1.2中模的安装：将转台上中模紧固螺钉旋出转台外圆1毫米左右，注意与吸粉嘴等部件不要相碰，勿使中模装入时与螺钉的头部相碰为宜。中模装置较紧，放置时要平稳，将打棒穿入上冲孔，然后轻轻打入。中模进入模孔后，其平面不高出转台平面为合格，然后将螺钉紧固。

1.3上冲的安装：首先将嵌舌拆下，然后将上冲杆插入孔内，用大拇指和食指旋转冲杆，检验头部进入中模上下滑动的灵活性，无卡阻现象为合格。再转动手轮至冲杆颈部接触平行轨。上冲杆全部装毕，将嵌舌装上。

1.4下冲的安装：按上冲的方法安装，装毕将下冲装卸轨装上。

1.5式运行：全套模具装毕，转动手轮，使转台旋转2周，观察上下冲杆进入中模孔及在轨道上运行情况。无卡阻和碰撞现象为合格。要注意到最高点(即出片处)，应高出转台工作面0.1～0.3毫米。关闭所有门、开动电动机，空转2分钟，待运转平稳后方可使用。

2、加料器的安装与调整：将加料器装在加料器支撑架上，然后将滚花螺钉拧上，再调整调节螺钉，使加料器底面与转台工作台面之间间隙为0.05～0.1毫米，拧紧滚花螺钉，再调整刮粉板高低，使底平面与转台工作面平齐。将螺钉拧紧。

3、充填量的调节：充填调节由安装在机器前面右边的调节手轮控制手轮边上有指示标志。当手轮按顺时针方向旋转时，充填量减少，反之增加。调节时应注意加料器中有足够的颗粒，同时调节压力使片子有足够的硬度，以便称量。

4、片剂厚度(压力)调节：片剂厚度(压力)调节是由安装在机器前面左边的调节手轮控制，手轮边上有指示标志。当手轮按逆时针方向旋转时，片剂厚度降低(压力增大)，反之片剂厚度增加(压力减小)。当充填量调定后，检查片剂的厚度及硬度，再作适当的微调，直至合格。

5、输粉量的调整：当充填量调妥后，调整颗粒的量。首先松开斗架侧面的螺钉，再旋转斗架上调整螺钉，调节料斗口与转台工作面距离，其距离一般观察加料口内颗粒的积贮量勿外溢为合格。调整后，将螺钉旋紧。

6、速度的选择：调节速度方法比较简单，只要旋转调节旋钮，顺时针为转速增加，反之速度减低。关键是速度的选择，对机器使用寿命、片重、片剂的质量有直接影响。由于颗粒的性质、黏度、含水量、颗粒的粒径分布以及片径大小，压力不同，故不能作统一的定，只能根据实际情况及技术人员经验来确定。但一般情况，若压制矿物、植物纤维含量大、大片径、粘性差的物料，宜采用低使压片。最高速度一般不超过25转/分。反之，如果压制粘性、流动性好、小片径、易成的颗粒，可以选择较高速度。最佳的压片速度可通过试压、调整得到。建议持续压片时的转速不超过最高额定转速的80%。

小型旋转式压片机常见故障与排除方法

1、上下压轮轴相窜动：压轮轴断油磨损，磨损轻微，修复后加油。磨损严重，立即更换。

2、上轨道磨损：

2.1断油产生干磨，导致轨道面轻度损坏，应及时修复，损坏严重应调换。

2.2釉质不好轨道与冲杆间的润滑只能选择机油润滑，可选用30#齿轮油或空压机油，开机前用刷子涂一次。

2.3粉尘太多，产生吊冲，导致上轨道磨损，则应改变制粒工艺，保证颗粒含量(00目以上)超过10%。

3、片重差异超标：

3.1加料器磨损或安装不对。加料器磨损请调换。若安装不当，及时调整。

3.2冲模问题，检查上下冲杆总长，如超出公差范围，则停止使用。

小型旋转式压片机的润滑

1、本机的一般机件润滑，在装置的外表有油嘴，可按油杯的类型别注入润滑脂和机械油，每次开车前应加一次。中途可按轴承温升和运转情况添加。

2、蜗轮箱内加机械油，一般夏季选用N46、冬季选用N32。油量以蜗杆侵入一个齿面高为宜，可通过视窗观察油面的高低。使用半年左右，更换新油。
