| 材质 | ABS工程塑料（防水型） |
|---|---|
| 产地 | 陕西 |
| 配件名称 | XLZJ-102B紫外线火焰监测器 |
| 适用范围 | 燃气、燃油工业燃烧器的火焰监测 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 198×92×45mm |
| 销售方式 | 直销 |
| 新旧程度 | 全新 |
| 性能 | 性能稳定 |
| 用途 | 电子工程,仪器仪表 |
| 重量 | 0.5KG |
| 执行质量标准 | 行标 |
| 贸易属性 | 库存 |
| 适用行业 | 石油、化工、冶金、陶瓷、机械、玻璃、环保 |
| 布局形式 | 分体式 |
| 发货期限 | 3天 |
| 品牌 | 新绿高能 |
| 型号 | XLZJ-102B |
| 加工定制 | 是 |
| 附件类型 | 机械配附件 |

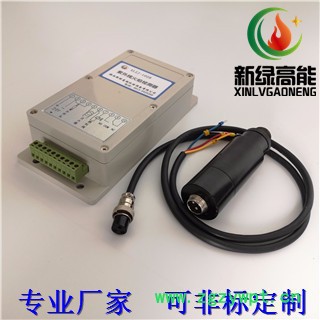

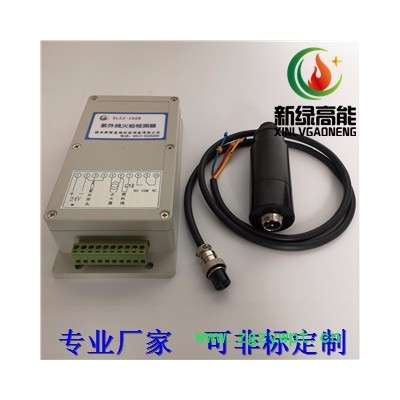

XLZJ-102B紫外线火焰监测器是我公司的产品，主要用于燃气、燃油工业燃烧器的火焰监测，燃料燃时烧辐射一定频率的光谱，UV传感器对燃烧光谱不间断采集分析，经智能频率合成模块计算输出模拟火焰信号，火焰信号经电容自动跟随漂移反馈模块电路处理得出稳定火焰信号，从而实现UV传感器至监测器间的分布电容自动匹配，传感器与监测器间的连接距离**远可达80米而无需调整电容匹配电位器，同时监测器还设置监测灵敏度调节电位器和熄火延时关阀调节电位器，进一步方便用户使用。
传感器信号线（4号线）抗对地、对火线短路，抗分布电容并自动调整，检测灵敏度高，抗干扰性强，不受日光、红外热辐射、炉堂高温等的影响，确保燃烧系统安全运行。
本监测器还采用进口军工高速数据转换电路，可以输出4～20mA标准电流信号（需定制），以满足不同工况的需要。
主要技术参数
1、工作电源：DC 24V
2、功耗：＜3W
3、传感器工作电流：＜50μA
4、传感器光谱范围：185～280nm
5、检测距离：小于2m（1支火焰高度为45mm蜡烛）
6、检测响应时间：＜0.2S
7、熄火延时关阀时间：1～7秒可调
8、点火时间：5～7秒
9、传感器与监测器连接电缆（信号线）：小于200m
监测器工作程序
通电后，监测器同时输出定时点火信号（端子5、6）及燃料阀打开信号（端子6、7），若点火成功，则点火信号关闭后继续输出燃料阀打开信号；若点火失败，则关闭点火信号及燃料阀打开信号，并输出无源报警信号。
监测器接线端子定义如下;
1接24V直流电源正极
2接24V直流电源负极
2.3.4对应接火焰探头线码2.3.4
5.6输出24V，接点火器
6.7输出24V，接燃料阀
8.9无源常开输出，有火闭合
9.10无源常闭输出，有火断开
