| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | ZSGP |
| 通道位置 | 直通式 |

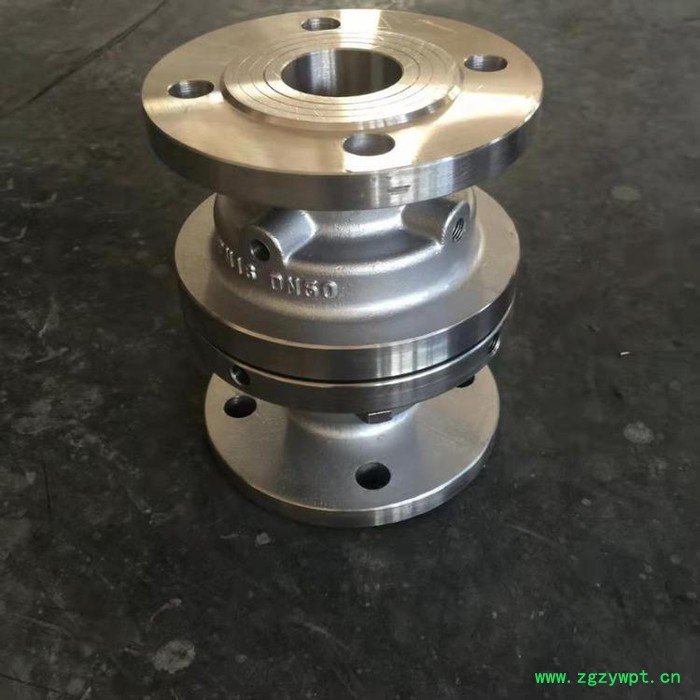

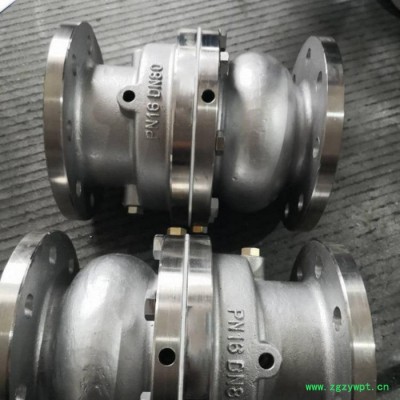

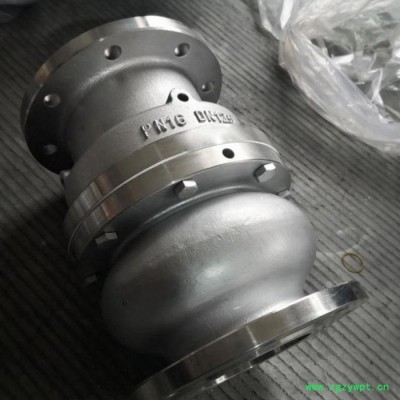

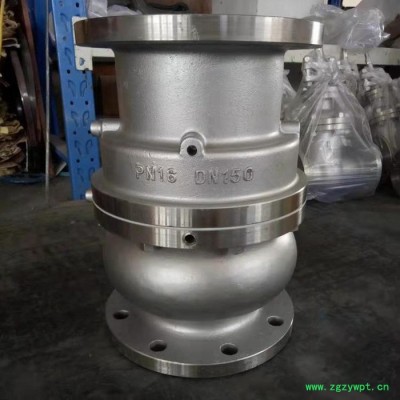

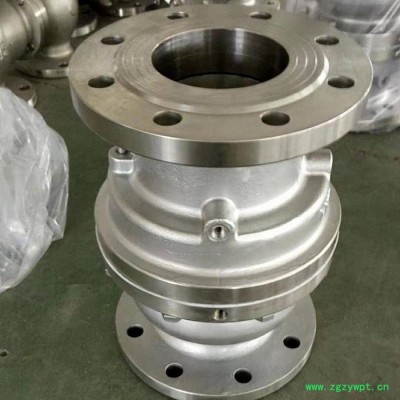

ZSGP管道式气动阀
产品参数：
1,公称压力（Mpa）：1.0,1.6,2.5
2,流阻系数：0.04?0.06
3,控制气源压力：0.3?0.6（Mpa）
4,耗气量：22-3450ml/次
5,切换时间：0.3?0.5（s）
6,阀体材料：ZG25 ZG1cr18Ni9
7,密封材料：改为聚四氟乙稀 氟橡胶
8,使用温度：-80℃~180℃
产品概述：
是自动化系统的主要管道元件之一，在二十年研制变压吸附装置在管道控制介质流通上起主要切断和接通作用。适用于水、蒸汽及弱腐蚀性气体、液体等多种介质。该管道式气动阀集二十多年变压吸附设备研制经验精心设计而成，结构简单且紧凑，构思巧妙，突破传统设计，执行机构活塞与阀芯一体制造；启闭过程中，密封面的摩擦力小；耐磨性好；启闭行程小，等于活塞的行程；启闭灵活，反映迅速，于PSA设备，能在0.3秒内迅速完成启闭动作；指示直观，有反馈指示件的指示作用；安装维修方便，密封性能好，零泄漏，便于远距离气动控制；阀前后压差波动小，对阀芯不 平衡力及启闭速度无任何影响，使用寿命长，可达250万次以上。
产品特点
1.可靠性高，阀体具有足够强度，活动部件耐磨，在频繁操作下能长期正常运行；
2.密封性好，在高压下和在油、气长期浸泡下不泄漏；
3.开关灵敏性高；
4.油、气通过时阻力小；
5.重量轻，安装简便；
6.能在全天候条件下工作。
产品功能：
1.活塞与阀芯一体制造的执行机构，刚性和稳定性优越。
2. 启闭过程中，密封面的耐磨性、密封性好。
3. 启闭行程小。
4. 能在(小于0.3)秒内迅速完成启闭动作。
5. 阀门前后压差的波动情况不会影响阀门的启闭速度。
6. 阀门动作指示直观，有反馈件指示。
7. 外形小巧、结构紧凑，安装、维修方便。
8.便于远距离气动控制。
主要连接尺寸：
外形尺寸1．6Mpa外形连接尺寸
| DN | D | D1 | L | Φ-n | m-n |
| 20 | 105 | 75 | 150 | 4-Φ14 | M10×1 |
| 25 | 115 | 85 | 160 | 4-Φ14 | |
| 32 | 140 | 100 | 180 | 4-Φ18 | |
| 40 | 150 | 110 | 200 | 4-Φ18 | |
| 50 | 165 | 125 | 203 | 4-Φ18 | |
| 65 | 185 | 145 | 216 | 4-Φ18 | M12×1.25 |
| 80 | 200 | 160 | 241 | 4-Φ18 | |
| 100 | 220 | 180 | 292 | 4-Φ18 | |
| 125 | 250 | 210 | 330 | 4-Φ18 | |
| 150 | 285 | 240 | 356 | 4-Φ22 | |
| 200 | 340 | 295 | 495 | 4-Φ20 |
发兰尺寸按GB/T9113.1－2000 结构长度按GB/T12221－2005 外形图 2.5Mpa外形连接尺寸
| DN | D | D1 | L | Φ-n | m-n |
| 20 | 105 | 75 | 150 | 4-Φ14 | M10×1 |
| 25 | 115 | 85 | 160 | 4-Φ14 | |
| 32 | 140 | 100 | 180 | 4-Φ18 | |
| 40 | 150 | 110 | 200 | 4-Φ18 | |
| 50 | 165 | 125 | 203 | 4-Φ18 | |
| 65 | 185 | 145 | 216 | 4-Φ18 | M12×1.25 |
| 80 | 200 | 160 | 241 | 8-Φ18 | |
| 100 | 235 | 190 | 292 | 8-Φ22 | |
| 125 | 270 | 220 | 330 | 8-Φ26 | |
| 150 | 300 | 250 | 356 | 8-Φ26 | |
| 200 | 360 | 310 | 495 | 12-Φ26 |
4.0Mpa外形连接尺寸
| DN | D | D1 | L | Φ-n | m-n |
| 20 | 105 | 75 | 150 | 4-Φ14 | M10×1 |
| 25 | 115 | 85 | 160 | 4-Φ14 | |
| 32 | 140 | 100 | 180 | 4-Φ18 | |
| 40 | 150 | 110 | 200 | 4-Φ18 | |
| 50 | 165 | 125 | 203 | 4-Φ18 | |
| 65 | 185 | 145 | 216 | 4-Φ18 | M12×1.25 |
| 80 | 200 | 160 | 241 | 8-Φ18 | |
| 100 | 235 | 190 | 292 | 8-Φ22 | |
| 125 | 270 | 220 | 330 | 8-Φ26 | |
| 150 | 300 | 250 | 356 | 8-Φ26 | |
| 200 | 375 | 320 | 495 | 12-Φ30 |
