| 测量范围 | 0.04-550T/H |
|---|---|
| 工作温度 | -20~140 |
| 工作压力 | 2.5MPA |
| 公称通径 | 1-150MM |
| 精度等级 | 0.2% |
| 类型 | 质量流量计 |
| 适用介质 | 气体,液体 |
| 品牌 | GN |
| 型号 | CX-CMF |
| 加工定制 | 是 |
| 厂家(产地) | 上海松江 |
质量流量计
1、产品简介：
科里奥利质量流量计是一种先进的高精度质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。
其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。具有抗干扰能力强，测量精度高、量程比大、工作稳定可靠、对安装要求低、对流体状态要求低，压力损失小等优点，且易清洗、具备自排空功能；适用于实时在线测量和实时在线监控。其基本技术指标已达到国际先进水平，具有非常广阔的发展及应用前景。
我司仪表已在中国获得了防爆认证。
2、产品的主要用途及适用范围
CX-CMFM型质量流量计在下述领域的各种进料的配料及批量计量，工艺过程中物料流量的计量及控制，快速多变的密度测量，以及产品的质量监控等方面，能够发挥相当有效的作用。
CX-CMFM科氏质量流量计主要是用来测量介质的质量流量及总量、密度，同时，它还可以测量体积流量及总量、介质温度、含水率、酒精的酒精度、混合较均匀的两种液体的浓度、工艺流程中的原料配比等。它主要适用于以下几个行业：
（1）石油行业，如原油产量计量、含水率、单井产量计量、原油运输计量
（2）化工行业
（3）食品行业
（4）药品制造行业，如液态药品生产计量
（5）造纸行业，如纸浆的计量
（6）纺织印染行业
（7）能源输送计量，如液化气计量
（8）环保行业，如污水处理；脱硫过程测浆液密度
在各个工业领域都有很好的应用，例如：在化学工业中，它可测量酸、碱、乙烯，丙烯，环氧乙烷，环氧丙烷，多元醇，催化剂浆液等多种介质；在石油工业中可测量各种油（汽油、煤油、柴油、燃料油、渣油、原油等），液化石油气，液化天然气，润滑油，液体沥青；在制药行业中可测量酒精、发酵浆液、维生素、药丸涂层等各种液体；在食品行业中可用来测量牛奶、蛋浆、巧克力、黄杨、奶酪、果汁及面包生面浆等食品浆液；在造纸行业中可测量纸浆、涂料、过氧化氢、二氧化钛等各种原料浆液。
3、产品主要功能
（1）、测量功能
可直接测量液体介质的瞬时质量流量、累加质量总量、体积流量、体积总量、温度、密度、双组分液体的浓度等。可以显示、输出、储存和远程传输；修改流量计参数。
（2）、电流输出
本产品有电流信号输出功能，电流输出为4mA～20mA，可满足工业仪表控制需求。
（3）、频率输出
本产品有频率信号输出功能，频率输出为0KHz～10KHz，可满足工业仪表控制需求。
（4）、批量控制
批量控制继电器触点容量：24V/0.1A，触点形式为常开（用户订货时说明，可改为常闭），此项功能可满足工业设备的流量批量控制。
（5）、通讯功能
本产品有数据通讯功能，可通过RS-485通讯，完成与计算机的数据通讯，可实现计算机的网络控制。
（6）、安全防爆
本公司的质量流量计已获得双防爆资格证书。
4、产品技术参数
技术指标参数表（表一）
| 指标名称 | 技术参数 |
| 质量流量测量准确度 | ±[0.2% + （零点稳定度/瞬时质量流量×100%）] |
| 质量流量测量重复性 | ±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×100%）] |
| 密度测量范围 | 0.2 g/cm3～3.5g/cm3 |
| 密度测量准确度 | ±0.002g/cm3 |
| 温度测量范围 | -60℃～+200℃ |
| 温度测量准确度 | ±1℃ |
| 电流输出 | 4mA～20mA |
| 频率输出 | 0Hz～10kHz |
| 批控继电器触点容量 | 24V/0.1A |
| 批控继电器触点形式 | 常开（用户订货时说明，可改为常闭） |
基本参数
工作环境参数表（表二）
| 名 称 | 参 数 |
| 流体介质温度 | -40℃～+200℃ |
| 工作环境温度 | 0℃～+40℃ |
| 工作环境湿度 | ≤90% RH，非冷凝 |
| 大气压力 | 86kPa～106kPa |
| 变送器供电要求 | 本安型电源电压: AC(220±10%)V，（50±5%）Hz 复合型电源电压: (24±10%)V |
| 整机功率 | ＜ 15W |
规格型号及基本参数表（表三）
| 规格型号 | 公 称 通 径 （mm） | 流 量 范 围 （t/h） | 计 量 范 围 （t/h） | 工 作 压 力 上 限 （MPa） | 零点稳定度 （t） | 流速因子 （h m/t s） |
| DN1 | 1 | 0～0.04 | 0.004～0.04 | 30.0 | 0.000008 | 353.7 |
| DN3 | 3 | 0～0.35 | 0.035～0.35 | 30.0 | 0.000067 | 39.3 |
| DN6 | 6 | 0～0.7 | 0.07～0.7 | 30.0 | 0.00016 | 19.65 |
| DN10 | 10 | 0～1.2 | 0.12～1.2 | 30.0 | 0.0002 | 4.912 |
| DN15 | 15 | 0～6.4 | 0.64～6.4 | 4.0 | 0.0011 | 2.183 |
| DN25 | 25 | 0～16 | 1.6～16 | 4.0 | 0.002 | 0.902 |
| DN40 | 40 | 0～40 | 4～40 | 4.0 | 0.003 | 0.334 |
| DN50 | 50 | 0～65 | 6.5～65 | 4.0 | 0.006 | 0.197 |
| DN80 | 80 | 0～160 | 16～160 | 2.5 | 0.01 | 0.0873 |
| DN100 | 100 | 0～250 | 25～250 | 2.5 | 0.015 | 0.0544 |
防爆标志
防爆标志表（表四）
| 防爆型式 | 防爆标志 |
| 本安型流量计 | Exib[ib]IIBT4 |
| 复合型流量计 | Exdib[ib]IIBT4 |
产品的组成部分
本产品由传感器（一次仪表）和变送器（二次仪表）两部分组成。
传感器（一次仪表）是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。
变送器（二次仪表）是仪表的显示部分，也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等，它的基本功能是：接收并处理传感器的电信号，经过处理直接得到质量流量、温度和密度，并根据上述参数导出体积流量等所需测量的参数；可以显示、输出、储存和远程传输；修改流量计参数。变送器内部都装有安全栅，起防爆隔离保护作用。
复合型流量计的传感器（一次表）是本质安全型，变送器（二次表）是隔爆型，传感器和变送器都可以在爆炸性气体环境下工作，可以放在危险区。
本安型流量计的传感器（一次表）为本质安全型，可以在爆炸性气体环境下使用，变送器只能在规定的安全环境（见3.2基本参数）下工作。
仪表的安装
传感器（一次表）的安装现做以下说明：
质量流量计一般安装在水平管道上，主体部分自然垂直向下。安装时注意流量计上标注的流向标志应与管道中的液体流向相同，如果流向标志因长期使用不清晰时，也可参考图六判断传感器（一次表）流向：当传感器（一次表）的电缆插座在背面时，流向为从左向右；
流量计的上游和下游需安装固定支撑架；
安装时要保证流量计的法兰盘与管道中的法兰盘同心，拧固定螺栓时要保证多个螺栓均匀受力，不可强迫对位，以免一次表上产生扭矩或弯矩；
流量计下游管道需要有一定的背压，不能直接处于开放状态，防止管道内液体不能充满，造成测量不正确；
流量计必须离开地面，也不能与其它物品相接触；
流量计上游管道口径可以大于或等于流量计口径，不能小于；
测量易气化的液体或低温液体，要将流量计传感器整体加保温材料保护，以免结露或结霜损坏传感器；
测量管内有空气或液体中夹带气体时，会产生测量误差，一定要设法避免。
对DN1、DN3、DN6、DN10四个螺纹接嘴的型号，上述(3)、(5)条不适用。安装时传感器需固定在地面，用软管连接到管道。
传感器和变送器的编号要一一对应，否则可能产生测量误差。
7、安装环境要求
质量流量计是高精度测量仪表，为了保证测量准确度，需保证安装的环境要求：
(1)传感器（一次表）和变送器（二次表）不得安装在有强磁干扰的区域，否则会影响电路信号，从而影响测量准确度；
(2)传感器（一次表）安装的管道不能有其他振动干扰；
(3)对需要安装在户外的情形，要注意最高和最低的环境温度，应当考虑防风遮雨措施，避免风吹雨淋，以提高流量计的工作寿命；
(4) 本安型流量计变送器（二次表）应安放在安全区或合适的控制室；
(5) 本安型流量计传感器（一次表）和变送器（二次表）之间是由十芯屏蔽电缆连接的。
复合型流量计变送器（二次表）输出电缆是十芯屏蔽电缆。
本公司出厂时标准配置的电缆长5米。客户订货时如有特殊需求，可以增加电缆长度，最长不超过200米。

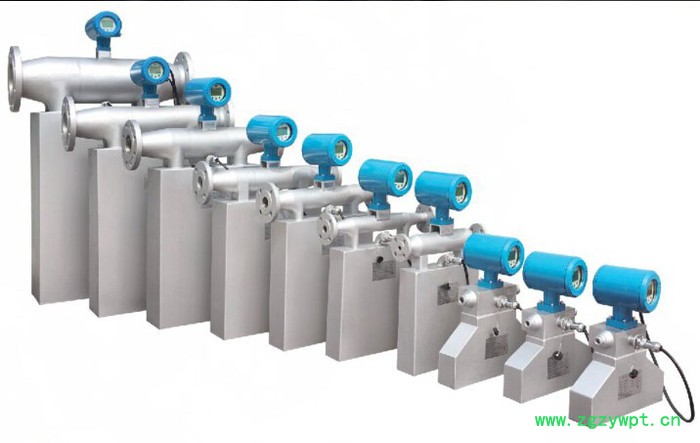

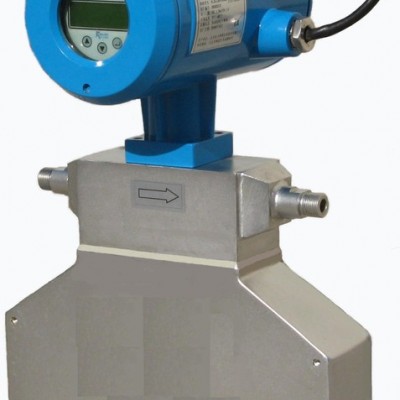

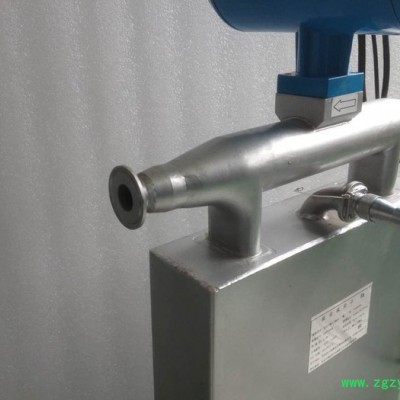

8、产品图片
