| 加工定制 | 是 |
|---|---|
| 适用物料 | 多种可用 |
| 应用领域 | 日化制药化工 |
| 传热面积 | 0（m2） |
| 转速 | 2-20（r/min） |
| 功率 | 7.5（kw） |
| 外形尺寸 | 1540*1230*2325（m） |
| 重量 | 2500（kg） |
| 品牌 | 弘川 |
| 型号 | GK-100 |

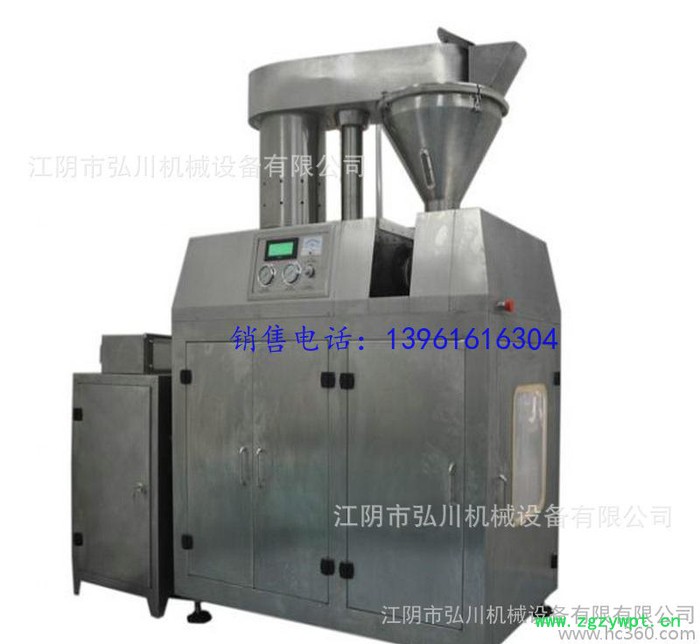

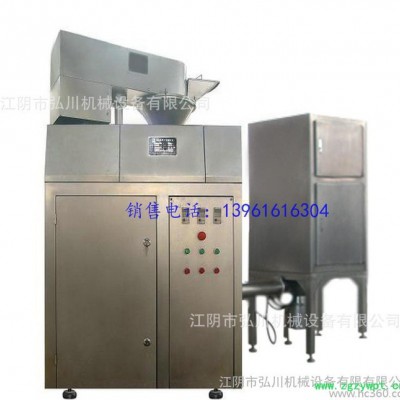

GK干法制粒机
概述
该机是利用物料中的结晶水，直接将粉料制成颗粒的新设备。广泛用于制药、食品、化工等行业造粒，特别适用于湿法无法解决的物料进行造粒。该机制成的颗粒可以压片剂、灌胶囊等。
结构原理
本机主要由脱气式送料螺旋桨，压缩成形轧辊机构、粉碎机组、造粒机组、加压机构，控制机构及容器等组成。
脱气式送料螺旋桨，压缩成形轧辊、粉碎造粒机组分别有Z2-31直流调速电机，YCT180-4A电磁调速异步电动机，YMT112-4B行星磨擦轮无级调速电动机，三台变速电机带动。支撑机构有一台0.75KW的无级变速电机带动升起、降落脱气式送料机构以供清洗和检修之用。加压机构通过手动油泵，将油压送推力油缸,和侧封油缸，在整个油压系统上有二套高压控制阀，贮能器能吸收系统中的压力波动，压力继电器用来控制油压系统的**高压力，以防止在压力过高时损坏机件。

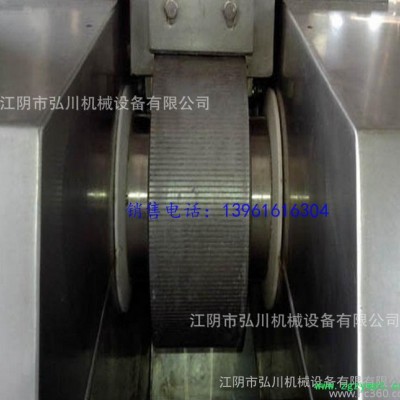

压缩成形轧辊机构
本机构是干式造粒机的主要部件，它完成将中等密度的粉料挤压成高密度的条片，动力通过减速器带动主动轴旋转，主动轴通过一组齿轮传动被动轴，使主动轴、被动轴上的轧辊作对挤转动，主动轴是固定的不作水平移动，而被动轴在油缸和物料的反作用力下，作水平移动。直到油缸的推力和物料的反作用力相平衡。物料的反作用力大小和物料条片的硬度、片厚有关，条片越硬越厚，反作用力**越大，为了防止在挤压过程中，物料由轧辊两侧滑出，在轧辊接触处两侧各装有一对密封板及小推动油缸。
粉碎机
物料通过轧辊挤压成硬条片，再经过置于机器内部的小型粉碎机，将片头打碎成颗粒，一定规格的颗粒通过置于粉碎机下方的不锈钢筛网和细粉一起落入容器中，粉碎机组的造粒是有YMT142-4B电机带动。在开机前根据需要预先选择合适目数的筛网**能生产出合适的高密度的颗粒。粉碎机中打击的方式较多，各有所长。这里采用了横杆括打式，这种式样的特点，颗粒通过筛网的能力较强，但制造复杂、成本高。在粉碎机顶上有一个活动进料斗，干式造粒机开始工作时需要取样检查压出来的条片的硬度是否合适，这时可把活动进料斗拉出来，手伸进去取样直到合适后才推进料斗，转入正式生产。
技术参数
型 号 | 50型 | 80型 | 100型 | 120型 | 200型 | ||
生产能力 （kg/h） | 10-30 | 20-60 | 30-100 | 40-120 | 50-200 | ||
料斗容积 （L） | 3 | 4 | 5 | 7 | 10 | ||
轧辊尺寸 （mm） | Ø120×50 | Ø160×80 | Ø200×100 | Ø240×120 | Ø250×200 | ||
轧辊压力 （MPa） | 0-7 | 0-7 | 0-7 | 0-7 | 0-7 | ||
轧辊转速 （r/min） | 2-20（可调） | ||||||
送料速度 （r/min） | 6-60（可调） | ||||||
辊轮驱动 电机（kw） | 3 | 4 | 7.5 | 11 | 13.5 | ||
送料驱动 电机（kw） | 1.1 | 1.5 | 2.2 | 2.2 | 3 | ||
油泵驱动 电机（kw） | 0.75 | 1.1 | 1.1 | 1.1 | 2.2 | ||
造粒驱动 电机（kw） | 1.1 | 2.2 | 2.2 | 2.2 | 3 | ||
辊轮及送料速度调节形式 | 电磁调速或变频调速
| ||||||
重量（kg） | 800 | 1200 | 1500 | 1600 | 2000 | ||
外形尺寸 长×宽×高 | 1200×700 ×1700 | 1540×1000 ×1600 | 1800×1200 ×2150 | 1800×1300 ×2250 | 2100×1500 ×2380 | ||
