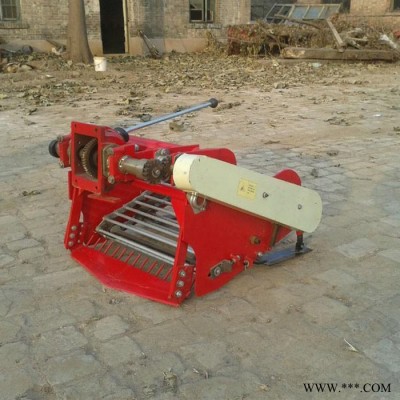

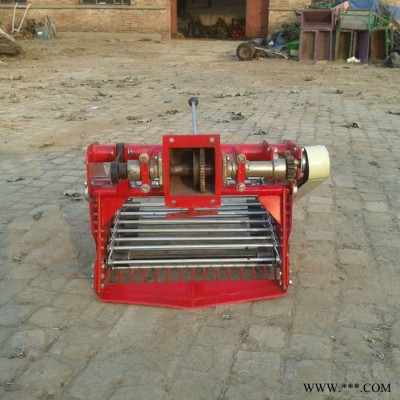

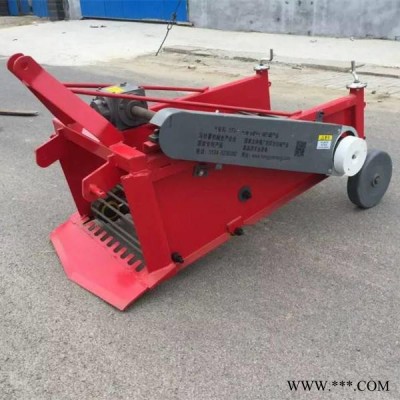

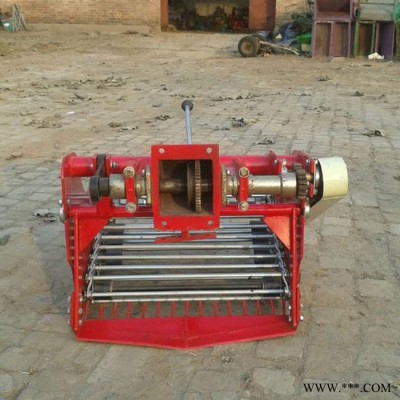

深挖型薯类收获机 地瓜大蒜收获机 土豆收获机 中药材太子参挖掘机

一、主要特点：

马铃薯收获机是悬挂在9-12马力手扶拖拉机后方，以手扶拖拉机为牵引动力。主要收获与该机配套种植和间作种植的马铃薯、大蒜、地瓜等地下根茎作物。具有收获效率高、性能好、破皮率地，结构简单，操作维修方便等特点。

联系人：孔经理  联系方式：0537-5302159    15554465530

二、主要结构和工作原理：

该机主要结构有大架、主轴组合、前后传动轴组合、离合器、分离排链、挖掘铲、振动筛等部件组成。

该机悬挂在手扶拖拉机后方，经手扶拖拉机变速箱输入轴右端安装的链轮、链条传至该机传动轴，经主传动轴上偏心块、连杆带动挖掘铲作前后往复运动，再由传动轴左端齿轮带动过桥轴上变速齿轮，并改变传动方向，再经链条带动分离排链主传动轴，并由主传动轴两端偏心块带动振动筛上下抖动。在手扶拖拉机的牵引下，使挖掘铲挖掘出来的马铃薯（大蒜、地瓜等）铺放在分离排链上，在分离排链的转动下土落在分离排链下方，马铃薯（大蒜、地瓜等）和未落下的土块，在分离排链上面落在振动筛上，再次清选分离后集中铺放在机后地面上。多功能马铃薯收获机，是专为收获马铃薯而设计的。同时也可兼收地瓜、花生、胡罗卜、生姜等茎块作物的多用型收获机。本收获机能一次性完成起膜、挖掘、碎土、分离、清选辅放等工序。该收获机根据设计是由机架、动力传动机构、切土机构、碎土机构、输送分离机构、挖掘机构、悬挂机构、地轮支承机构、刮土板、链轮罩及防尘密封等**部分组成，具有外型整齐美观，结构紧凑，部局合理，运转噪音小，作业效率高，损失小，农机农艺紧密结合等优点。

三：主要技术参数

配套动力：手扶拖拉机

功率：9-12马力

传动方式：轴传动

工作效率：1-2亩/小时

联系人：孔经理  联系方式：0537-5302159    15554465530

四：安装与调试

将机具下悬挂壁销轴插入手扶机悬挂臂孔中，销好销锁，机具上悬挂臂与拖拉机中央拉杆链接，可以通过旋转中央拉杆以调整机具深浅，分合变速箱固家到拖拉机的输出轴上，机具变速箱与分合变速箱以拐臂连接。

四：技术保养与保管

1、每班作业结束后 应清除机具各部位的泥土

2、检查各部位的紧固件，如有松动及时紧固

3、检查各转动部位是否转动灵活，如不正常，应及时调整和排除

4、长期不用时 机具应注意防止雨淋，避免与酸性物质接触，以免腐蚀。刀片应涂油处理！
