| 测量范围 | 430×430 |
|---|---|
| 尺寸 | 383.0×460.0×15.0 |
| 分辨率 | 3.6/3.6/- |
| 类型 | 无损测试仪 |
| 重量 | 3.7±0.1 |
| 品牌 | ANZHU |
| 型号 | 4343 |
| 加工定制 | 是 |

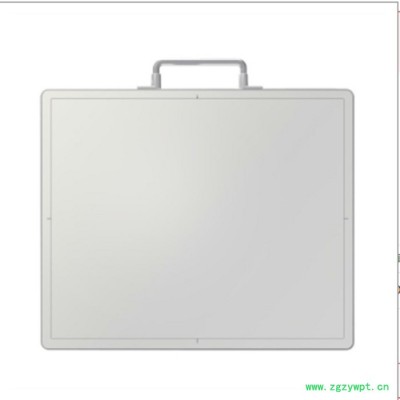

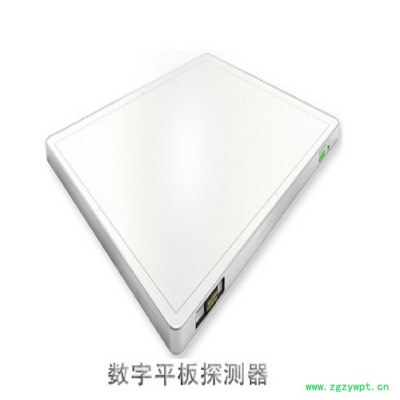

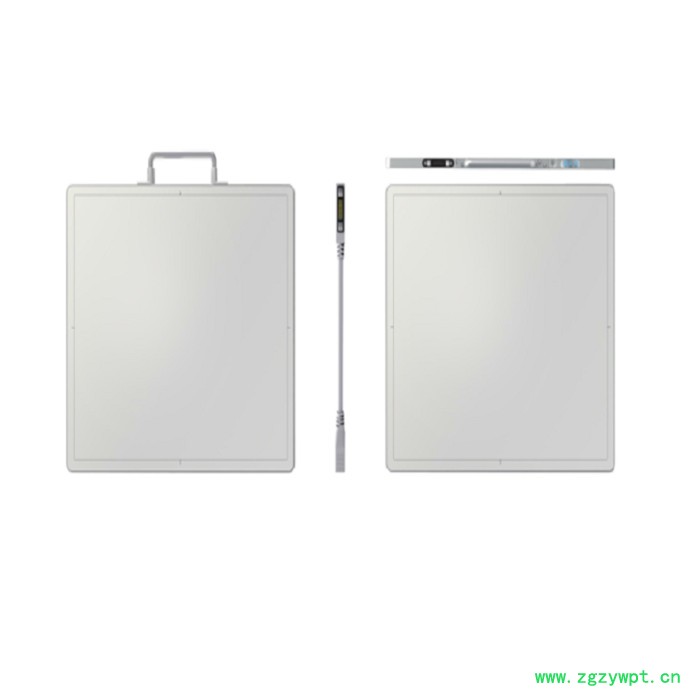

AZ4343DR 技术规格书
AZ4343DR为无线DR探测器,高性能、高清晰成像,大小与片盒尺寸相同,具有低功耗、快速图像传输、图像好，可以灵活的连接到目前所有的高压发生器。通过4343DR探测器电缆连接器可以很容易地打开和关闭平板，并实现电池充电和有线数据传输。
通过在探测器节电技术方面的发明创新， 4343DR可以续航不低于10小时，或以每分钟拍摄一张图的速度拍摄700幅图像，即使在很繁忙的放射室也可以确保一整天的使用而不需要为电池充电或更换电池。快速、稳定、便捷的无线传输是本厂的设计理念和骄傲，通常环境下平板的无线传输速率与有线千兆网卡相当。4343DR可以在3秒完成一副全分辨率的图像传输，即使在很糟糕的情况下也不会超过5秒。即使遇到没有无线连接的情况，探测器依然可以把采集到的图像保存，等到有网路连接的时候再发送出去。与此同时，探测器图像具有高DQE，高分辨率等好品质图像。探测器具备高度灵敏和稳定自动曝光感应功能，可以方便的与所有高压发生器连接并同步。
| 描述 | GOS | CsI |
| 探测器类别 | 非晶硅 | 非晶硅 |
| 闪烁体 | GOS | CsI |
| 图像尺寸 (mm) | 430×430 | 430×430 |
| 像素矩阵 | 3072×3072 (17×17 in) | 3072×3072 (17×17 in) |
| 像素间距 (um) | 140 | 140 |
| A/D转换 (bits) | 16 | 16 |
| 探测剂量 (nGy) | 20 | 14 |
| 灵敏度 (LSB/uGy, RQA5) | 385/395/415 | 525/553/581 |
| 线性剂量 (uGy, RQA5). | 150 | 110 |
| 动态范围 (dB) | 80/83.5/- | 80/83.5/- |
| 调制传递函数 @ 1.0 LP/mm | 0.51/0.56/- | 0.60/0.63/- |
| 调制传递函数 @ 2.0 LP/mm | 0.22/0.24/- | 0.30/0.32/- |
| 调制传递函数 @ 3.0 LP/mm | 0.09/0.11/- | 0.18/0.20/- |
| 残影 (%, 300uGy, 60s) | -/0.10/0.25 | -/0.10/0.25 |
| 量子探测效率 @ 0.0 LP/mm (2.5uGy) | 0.48/0.50/ - | 0.70/0.72/- |
| 量子探测效率 @ 1.0 LP/mm (2.5uGy) | 0.30/0.32/ - | 0.43/0.46/- |
| 量子探测效率 @ 3.0 LP/mm (2.5uGy) | 0.04/0.05/- | 0.08/0.10/- |
| 空间分辨率 (LP/mm) | 3.6/3.6/- | 3.6/3.6/- |
| 采集时间 (s，有线) | 1.0 | 1.0 |
| 采集时间 (s，无线) | -/2.0/6.0 | -/2.0/6.0 |
| 图像处理时间 (s，有线) | 2.0 | 2.0 |
| 图像处理时间 (s，无线) | -/2.3/6.3 | -/2.3/6.3 |
| X-射线工作范围 (kV) | 60 | 60 |
| 平板存图 (幅) | 20 | 20 |
| 电池待机时间(h，无线) | 11.5/12.1/- | 11.5/12.1/- |
| 数据接口(网线/5G无线) | 千兆以太网/802.11n | 千兆以太网/802.11n |
| 功率 (W) | 20 | 20 |
| 交流电源 (V) | 100/-/240 AC | 100/-/240 AC |
| 交流电源频率 (Hz) | 50/-/60 | 50/-/60 |
| 适配器输出电压 (V) | 24 DC | 24 DC |
| 探测器尺寸 (mm) | 383.0×460.0×15.0 | 383.0×460.0×15.0 |
| 探测器重量 (kg,不含线缆) | 3.7±0.1 | 3.7±0.1 |
| 探测器外壳材料 | 碳板,铝合金 | 碳板,铝合金 |
