专业食品、饲料粉碎机 -ACM系列 质量保证===中药超微粉碎机

ACM系列气流涡旋微粉机是一种具有国际先进水平的微粉生产设备，是我公司参考国外微粉碎先进技术，经消化吸收研制而成。该机与我国目前所使用的粉碎机相比，各项性能指标**，适合加工多种物料，对热塑性和纤维性物料均能胜任，产品质地均一，能粉碎到米级粒度，是当前性能好，效率高的节能型理想微粉生产设备。经国内外众多用户使用证实，设备性能卓越，可提高产品的级次和附加值，经济效益显著。产品主要性能指标达到国外同类设备水平，可替代进口。

一、 产品型号及名称

A     C     M      xx型微粉机

┃    ┃     ┃         ┗━━━━━━━━━动力总量限值、KW

┃    ┃     ┗━━━━━━━━━━━━━━━粉碎机

┃    ┗━━━━━━━━━━━━━━━━━━—涡旋微粉碎机

┗━━━━━━━━━━━━━━━━━━━━━━气流冷却

二、 用途及特点

该机适用于烟草、化工、医药、染料、涂料、农药、冶金、食品、饲料

塑料、植物纤维、再生橡胶等行业用来粉碎低到中等硬度物料之用。

该机的特点如下：

1、 它是一种立轴反射型粉碎机，能同时完成微粉

碎和微粉分选的两道加工工序。

2、 装有气流流量调节阀和分级叶轮无级调速器，

不用停机即可控制产品的细度，且细粉能全部回收，不污染环境。

3、 该机具有冷却功能，粉碎时温升低，特别适用于加工

热塑性和纤维性物料，产品粒度均匀。

4、 维修、操作和清理方便，生产能力大。

5、 本机采用新型窄三角带传动，具有传动功率大，运行

平稳、效率高等特点。

三、 结构及工作原理

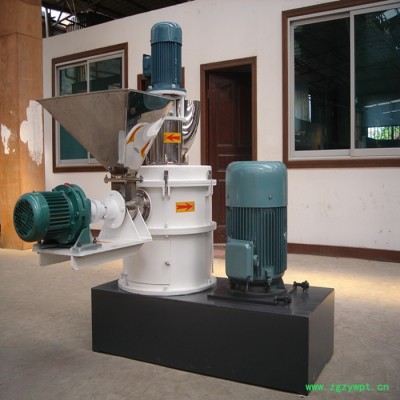

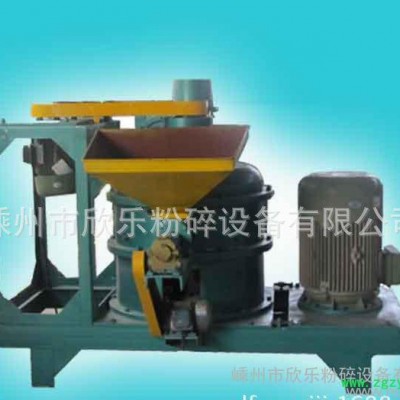

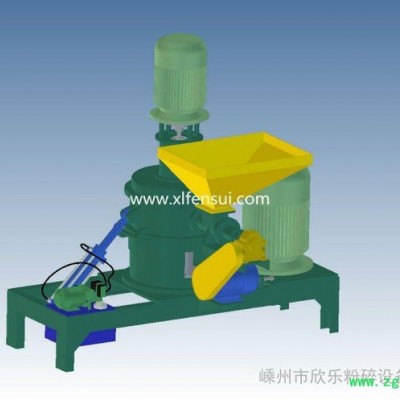

本机是一种立轴反射型微粉碎机。它由机体、机坐、粉

碎装置、分级装置、出料系统、传动装置和电机等组成，其内部结构如图所示。

配套设备主要由主机、除尘器、高压离心风机、关风机、旋风集料器和电控柜等组成整套机组。

机体内腔为圆筒形，由一环形板将其分为上下两部份，下部份为进气室，上部份由分流环分隔成粉碎室和分级室。粉碎室由粉碎盘和衬套组成，用来将物料击碎成细粉；分级室由分级叶轮组成，能把细粉分成细度达标品和未达标品两种规格，达标品经出料管被吸出，未达标品沿分流环内壁落回到粉碎室，继续粉碎，直到达标为止。
