| 规格 | 316,304 |
|---|---|
| 换热面积 | 6.8 |
| 搅拌轴转速 | 30 |
| 容积 | 3000L |
| 适用范围 | 医药 |
| 筒体高度 | 1500mm |
| 筒体直径 | 1500mm |
| 种类 | 乳品生产线 |
| 分类 | 发酵提取设备 |
| 品牌 | 远中机械 |
| 型号 | TQ-3000 |
| 加工定制 | 是 |
| 搅拌轴功率 | 4 |
SLG Series Infiltration Tank
用途：本设备适用于制药、食品、化工等行业的渗漉工艺。
Use: This equipment is suitable for infiltration in pharmaceutical, foodstuff and chemical industry etc.
概述：本设备主要由罐体、喷淋管、气动出渣门等部件组成。溶剂通过罐体上部的喷淋管均匀的洒在药材上。通过浸泡，使药材的有效成分溶入到溶剂中。
Summarize: This equipment mainly is consist of tank, spraying pipe, air operated drawen etc.The solvent can sprinkling on the medicinal material through the spraying pipe and the effective component can dissolve to the solvent through marinatation.
一、多功能提取罐用途：
多功能倒锥型提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂，适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效率高、操作方便等优点。
二、多功能提取罐结构组成：
提取罐成套设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.料液泵；8.管道过滤器及内部联接管路构成。
提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等；提取罐保温层以岩棉作为保温材料。
内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP医药标准。具有溶剂分布均匀，出渣方便等特点。
三、多功能提取罐设备特点：
1、外形上小下大，呈倒锥状。尤其利于溶剂循环提取，提取溶剂能够均匀地从罐底部向上运动，而且由于从罐底部向罐顶部逐渐减小，很好的避免了溶剂流动短路的现象。罐底部面积大，出液面积大，出液快，不易堵。出渣方便，加热效果好。
2、提取罐底部采用双层过滤板设计，分为过滤支撑板和主过滤板。双层过滤板可以打开，方便观察，易于清理。
3、进料采用加料漏斗和大口径蝶阀，蝶阀带有蜗轮蜗杆关闭装置。
4、设备具有多种加热方式和控制提取温度功能，可以实现多种工艺流程：普通煎煮、动态回流、连续逆流提取。
四、多功能倒锥型提取罐选型参数：
| 规格型号 | TQ-500 | TQ-1000 | TQ-2000 | TQ-3000 | TQ-6000 |
| 全容积(L) | 750 | 1200 | 2300 | 3400 | 6400 |
| 罐内设计压力(MPa) | 0.09 | ||||
| 夹套内设计压力(MPa) | 0.3 | ||||
| 压缩空气压力(MPa) | 0.6-0.7 | ||||
| 投料门直径(mm) | 200 | 350 | 400 | 400 | 500 |
| 排渣门直径(mm) | 800 | 1000 | 1000 | 1200 | 1400 |
| 加热面积(㎡) | 2.0 | 3.2 | 5.3 | 6.8 | 8.5 |
| 冷凝面积(㎡) | 3 | 4 | 4 | 6 | 8 |
| 冷却面积(㎡) | 0.5 | 1 | 1 | 1 | 2 |
| 能耗(kg/h) | 145 | 195 | 258 | 300 | 552 |
五、根据用户不同需求，可采用执行的设计、制作、检验标准如下：
1. SFDA 《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》（GB50457-2008）
3. GAMP药品生产自动化管理规范
4. GB150.1~150.4-2011《钢制压力容器》
5. NB/T47003.1-2009《钢制焊接常压容器》
六、多功能倒锥型提取罐订购选型需提供参数：
多功能倒锥型提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等，详细可电询。
注：上第四项参数表可能会根据物理的性质及实际的使用工况有所调整。
为您推荐

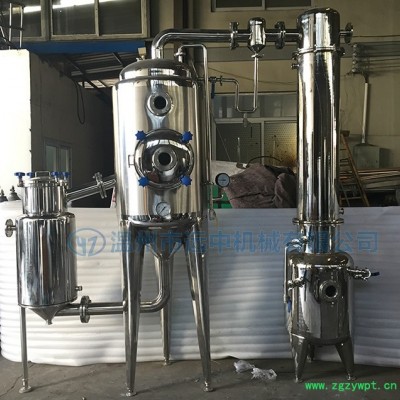

TQ动态直筒式多功能提 500L电加热多功能提取 大输液针剂配液系统 产品设计图 产品实物图

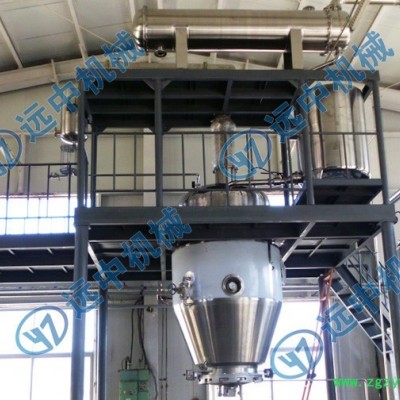

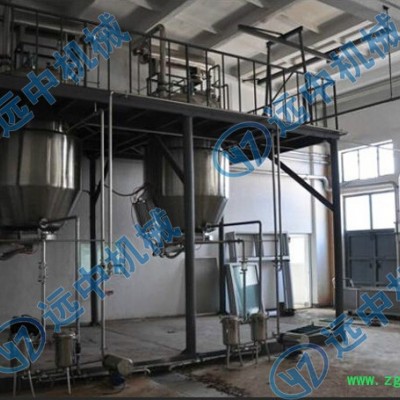

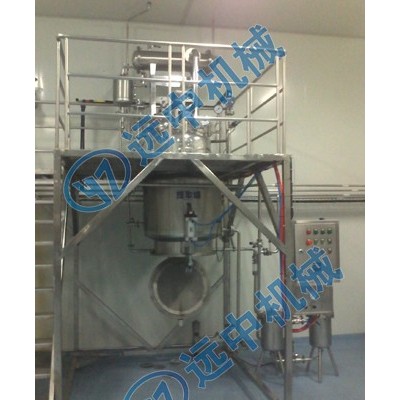

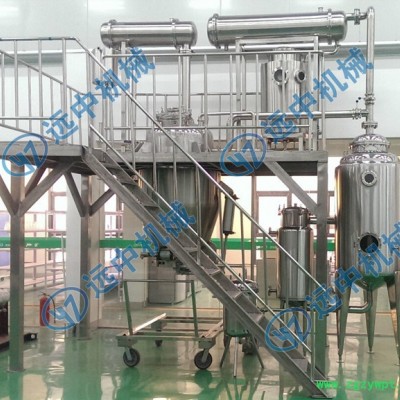

工程案例
产品运输
交钥匙工程 运输及贮存 1、本设备采用单体吊运。
2、吊具和吊运设备的吊运能力要设备的重量相适应。
3、选择合适的吊运点。
4、吊装时，不得直接使用钢缆，可用吊绳或用布、棉纱等保护表面后起吊。
5、吊具的放置一定要正确以确保吊装平稳。
6、请检查吊具的完整性。
7、在搬运、吊装时，要特别注意保护，不得碰撞。
8、请确认吊运设备的吊运能力。
9、装运量不准超过运输工具的额定载重量。
10、设备请勿置放在酸碱环境中，防止腐蚀。 出售服务
本公司本着“以优质的产品，高效的服务，持续的满足客户要求”为宗旨，郑重向您承诺：
1、所有设备质保期一年，自验收合格日起开始计算。
2、工程安装维修：自设备交付日起，我们提供终身免费技术支持（包括技术咨询及技术人员的支持）。一旦接到设备故障电话，快速响应，30分钟内确定解决方案并回复客户，在交通条件允许的情况下，安排售后工程服务人员以最短时间（一般不超过24小时）赶到用户生产现场，即刻进行维修。对设备出现的一般问题，在2个日历日内解决，较大问题解决时间不超过5个日历日。
3、质保期内，我们对设备实行三包：根据质量问题的严重程度进行包修、包换、包退。质保期内正常操作情况下造成的质量问题，全部维修费用（差旅费、人工费、配件费等）由我们承担。人为操作不当造成的质量问题，我们仅收取配件费用。
4、质保期后，我们提供有偿维修服务（仅收取差旅费和配件费），零配件和易损件保证以最优惠的价格优先供应。
如客户出现质量问题，请填写质量反馈单（见附件），我们会及时和您取得联系。详细产品报修期限及细则，请以每台产品保修卡为准。
